国产先进封装：从“配角”到“主角”的技术突围战

（文章来源：今日头条）

后摩尔时代，封测如何成为中国芯片弯道超车的突破口？

当我们谈论芯片时，话题总离不开7nm、5nm、3nm，仿佛半导体的未来全押注于光刻机的微缩极限。然而，随着摩尔定律逼近物理天花板，一个曾被视为“后端配角”的环节，正悄然站上产业舞台中央——先进封装。

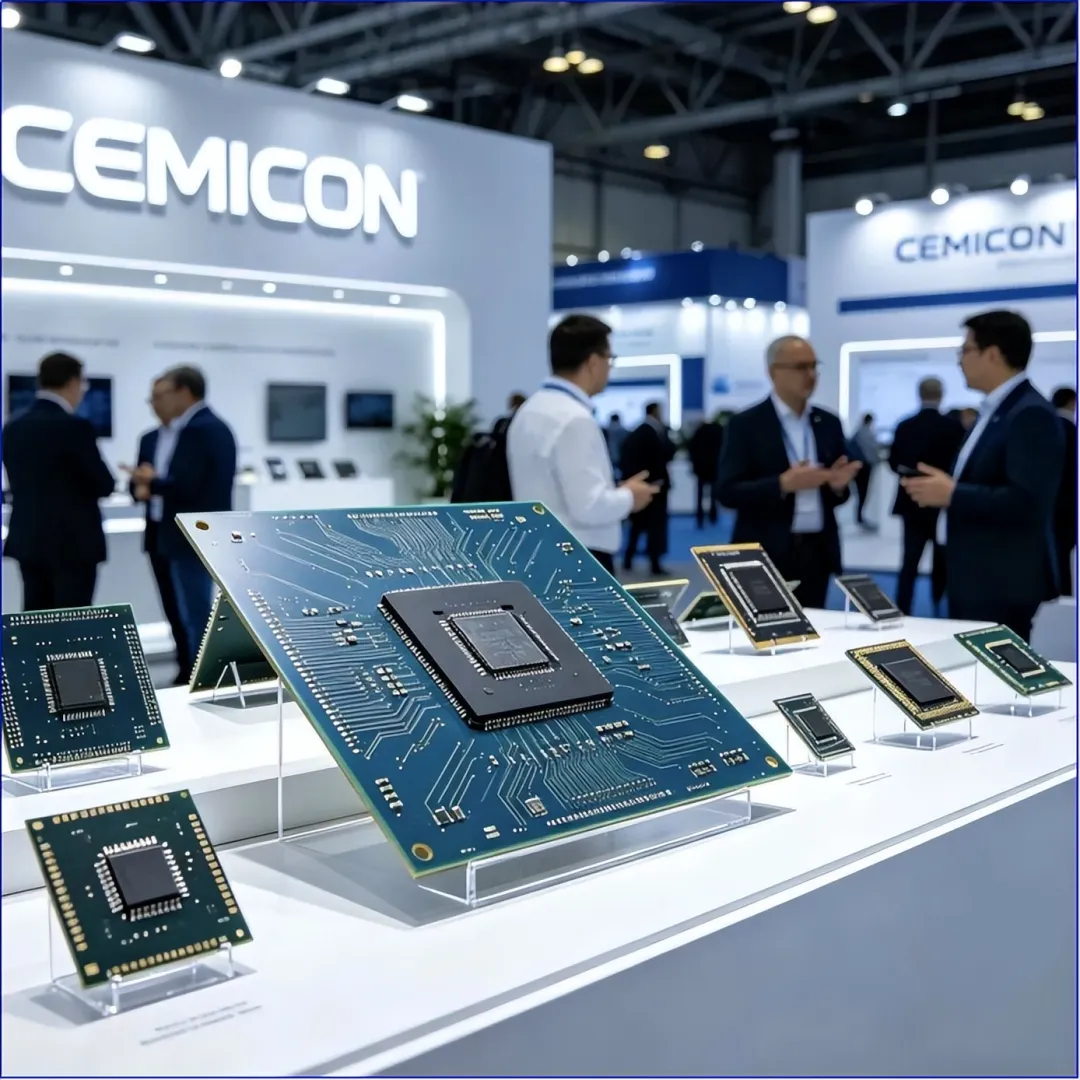

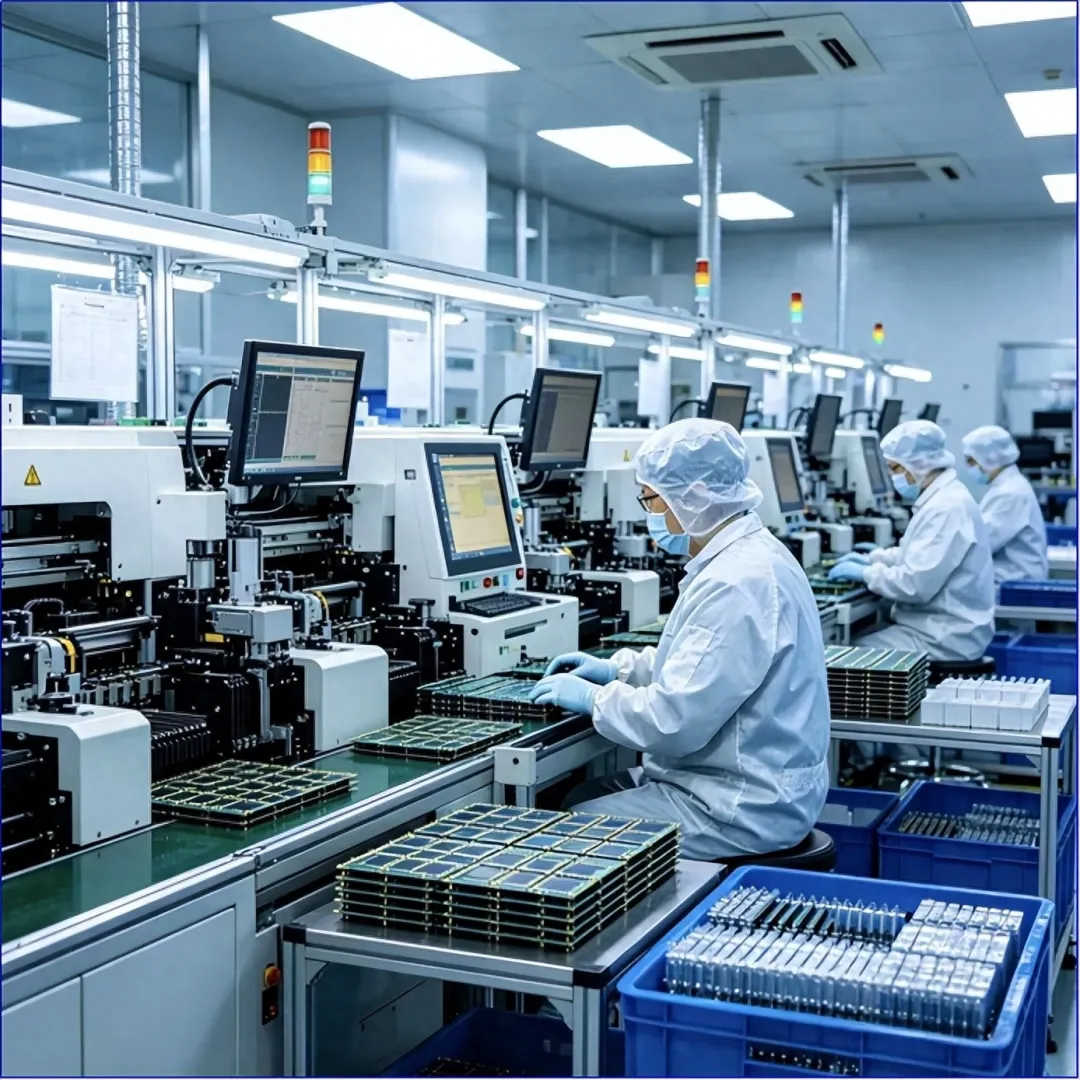

在2026年的SEMICON China展会上，这一趋势尤为明显：海外厂商占比持续下滑至不足20%，国内企业全面主导舞台。更值得关注的是，先进封装已成为全场讨论热度最高的话题，无论是3D堆叠、Chiplet异构集成，还是面板级封装，每一项技术都在宣告：芯片的未来，正在从“平面”走向“立体”。

对于正面临制程受限、高端光刻机“卡脖子”的中国半导体产业而言，这无疑是一扇难得的战略窗口。

一、先进封装：为何站上C位？

半导体产业有一个铁律——摩尔定律：芯片上的晶体管数量每18至24个月翻一倍。但如今，5nm以下制程成本急剧攀升，3nm量产虽已实现，2nm仍处研发攻坚阶段，单纯依靠制程微缩提升性能的道路越走越窄。

于是，“超越摩尔”成为行业新共识——既然不能无限缩小晶体管，那就换一个思路：把多颗芯片“堆”在一起。

先进封装的价值正体现在这里。通过将不同功能的芯片立体集成，它可以在不缩小制程的前提下，实现性能、功耗、密度的三重跃升。芯片从“平面拼板”转向“立体大厦”。尤其在AI大模型爆发的背景下，算力需求呈指数级增长，单颗GPU芯片的面积已逼近光刻机的物理极限，唯有通过先进封装，才能将更多计算单元“叠”进有限空间。

市场数据也印证了这一判断。据Yole Group数据，全球先进封装市场规模2024年约为460亿美元，同比增长19%，预计2030年将突破794亿美元，年复合增速达9.5%。而中国市场增速更为迅猛——2025年先进封装渗透率预计升至41%，相比2020年提升近20个百分点。

二、主流技术方向：三条路径重塑芯片

当前，先进封装的核心技术方向主要围绕三条路径展开：

1、2.5D/3D封装：从“并联”到“堆叠”

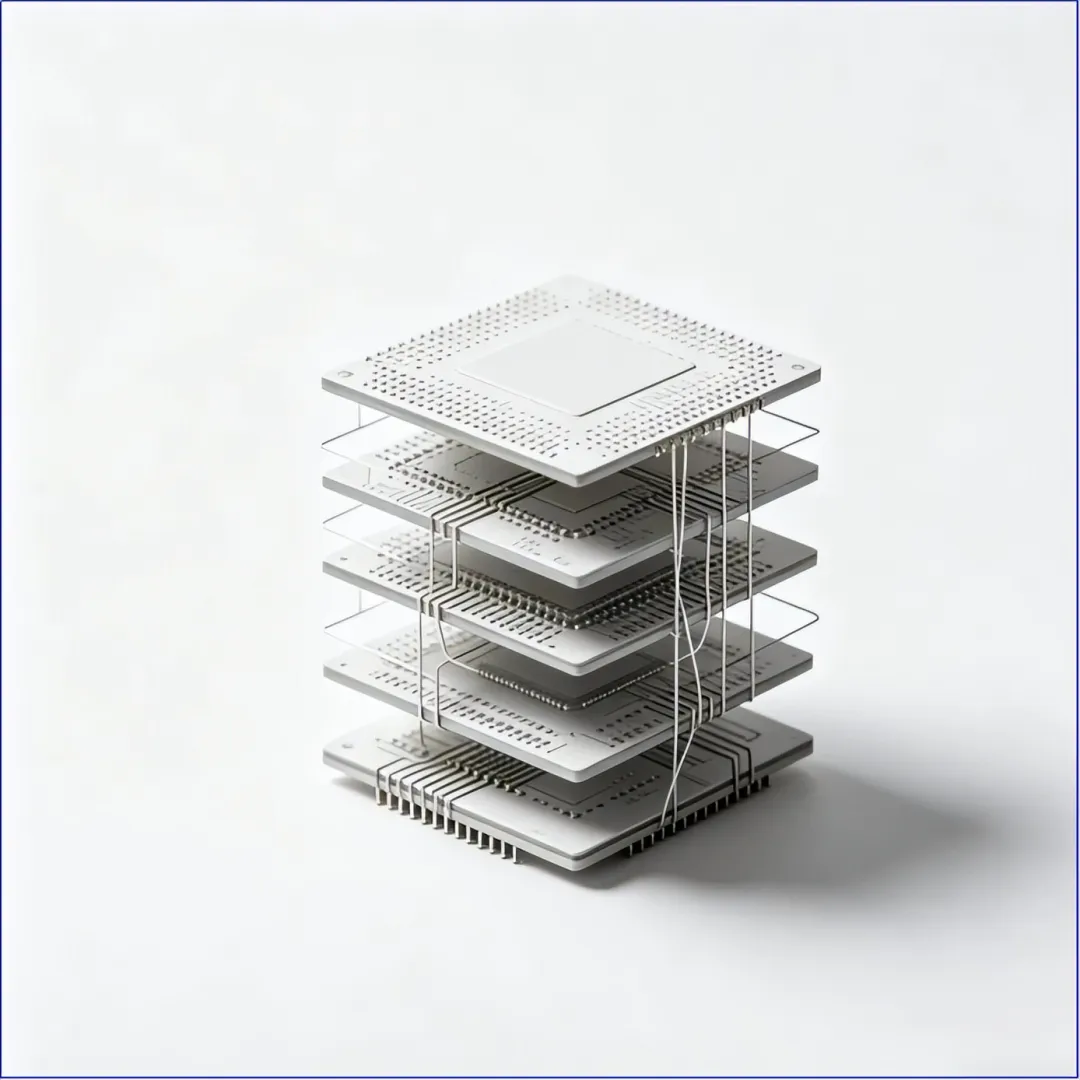

所谓2.5D封装，是通过硅中介层将多颗芯片并排连接；而3D封装则更进一步，直接将芯片垂直堆叠，通过硅通孔实现上下层之间的高速互联。

在本届展会上，台积电展示的CoPoS方形晶圆封装技术引发广泛关注——将传统圆形晶圆升级为310×310mm方形面板封装，单位面积利用率提升20%，成本降低15%至20%，配合原子级键合技术，带宽较传统2.5D封装提升3倍以上。

2、Chiplet：像“乐高”一样拼芯片

如果说3D封装解决了“怎么堆”的问题，那Chiplet则回答了“堆什么”的问题。Chiplet的核心理念是：将一颗大芯片拆分为若干功能小芯粒，分别采用最合适的工艺制造，再通过先进封装“拼”回去。

这一思路的革命性在于——CPU用3nm工艺追求极致性能，而I/O或模拟电路可以用成熟制程降低成本，不仅节省了天价流片费用，还大幅缩短了研发周期。在UCIe 3.0互联标准推动下，Chiplet正从“百花齐放”走向“标准化”，让不同厂商的芯粒可以像乐高积木一样自由组合。

3、面板级封装：下一阶段行业共识

随着异构集成规模不断扩大，传统晶圆作为中介层的面积利用率急剧恶化，板级封装被普遍视为先进封装的下一阶段形态。其核心优势在于——面板尺寸远超晶圆，一次可封装更多芯片，大幅降低单位成本，尤其适合AI芯片的大规模量产需求。

三、国产力量：从“跟跑”到“并跑”

长期以来，全球封测行业呈现中国台湾、中国大陆、美国三足鼎立的格局。但一个关键变化正在发生：中国大陆封测行业已成为半导体产业链中与国际差距最小的环节。

全球前十大封测企业中，中国大陆占据三席——长电科技、通富微电、华天科技分列第三、第四、第六位。三家合计市占率超过77%，形成“长电领跑、通富猛追、华天深耕细分”的梯次格局。

长电科技：作为国内龙头，其自主研发的XDFOI平台已实现5层RDL、线宽/线距2μm，拿下英伟达、AMD、华为昇腾910B等高端订单。2025年上半年，其2.5D/3D封装收入同比增长217%，势头惊人。

通富微电：作为AMD的“御用”封测厂，其在Chiplet技术、HBM封装方面取得突破，3D NAND堆叠良率超过90%，TSV成本较海外低40%。

华天科技：深耕汽车电子封装特色领域，双面塑封BGA-SiP、uMCP已实现量产，并持续推进封装材料、设备的国产化应用。

一位参展商在SEMICON现场直言：“在先进封装上，技术已经不是国内产业发展的掣肘了”。从本届展会看，本土封测龙头已集体亮剑HBM封装、Chiplet异构集成、2.5D/3D堆叠、CPO光电合封等核心技术，完全跟上了AI芯片的封装需求。

四、国产化的深层逻辑：不仅是替代，更是生态重构

先进封装国产化的意义，远超“替代进口”这一表层的叙事。

一方面，海外CoWoS产能长期满载，为国产封装创造了宝贵的客户导入窗口。据行业反馈，台积电等龙头的先进封装产能排队超过6个月，国内GPU、HBM、自动驾驶芯片企业亟需本土封测作为“安全港”。

另一方面，国产先进封装正从“单点突破”走向“系统协同”。在2025年湾芯展上，首个以Chiplet与先进封装为核心的生态专区系统化亮相，近30家单位首次以“系统协同”为主线联合展出——从芯片设计、EDA工具，到制造封测、科研院校，构建了一个可视化的协同体系。

这种协同背后折射出一个行业共识：先进封装的竞争，正从单环节突破走向全链条协同。芯粒互连、功率分配、热管理、信号完整性等环节相互耦合，设计、EDA、制造、封测必须在同一体系中同步演进。

值得一提的是，EDA正在成为连接设计与制造的中枢。以芯和半导体为代表的国产EDA企业，已在Chiplet多物理场仿真领域实现突破，解决了信号、电源、多物理场效应的仿真难题，让国产先进封装从“能做”向“能做好”迈进了一大步。

五、挑战犹存：材料与设备的“硬骨头”

尽管封装技术本身进步显著，但产业链上游的“卡脖子”问题仍需正视。

封装基板领域，全球CR10达85%，主要由中国台湾欣兴电子、日本Ibiden等厂商主导，国内深南电路、兴森科技虽在加速追赶，但FC-BGA等高端封装基板技术仍被海外掌控。环氧塑封料等关键材料，高端产品国产化率不足10%，硅微粉、载体铜箔等因供给紧缺、海外垄断，成为国产替代的重点攻关环节。而在设备端，尽管北方华创、中微公司等已实现28nm制程设备批量供应，但在14nm以下制程及高端封装设备的国产化率仍偏低。

不过，变化正在发生。SEMICON China 2026展会上，国内设备厂商密集发布新品，刻蚀、薄膜沉积、离子注入、CMP、先进封装等设备实现全面突破。有行业分析师认为，在“去日化”趋势下，国内封装设备2026年有望迎来国产化率快速提升。

六、结语

当摩尔定律的钟摆逐渐放缓，先进封装正成为驱动半导体产业继续向前的“第二引擎”。对于中国半导体而言，这既是突围之路，也是必争之地。

从长电、通富、华天等龙头企业的技术突破，到芯德半导体等第二梯队在玻璃基板、Chiplet等新赛道上的抢跑，再到EDA、材料、设备等上游环节的协同补位——一条从“单点技术攻关”到“系统生态构建”的国产先进封装路径，正在加速成型。

正如华泰证券所言，中国先进封装已进入“晶圆厂补位+OSAT扩产+设备国产化”的三方协同阶段。这条路的终点，或许不是简单的“替代”，而是一场真正意义上的产业重构。

后摩尔时代，封测的故事，才刚刚开始。
