人工智能革新半导体制造技术

发布日期:2025-01-21 浏览次数:0

半导体行业面临着工艺复杂性增加、制造精度要求提高以及人才短缺等挑战。人工智能技术正在从原子级材料设计到整个晶圆厂优化的多个尺度上,为半导体制造带来创新解决方案[1]。



1

半导体制造中人工智能基础

半导体制造中的人工智能基础依赖于神经网络近似复杂函数的能力。这些受生物神经元启发的网络,通过Sigmoid、Tanh和ReLU等激活函数,在多个层级间处理信息。网络架构通常包括输入层、隐藏层和输出层,每个节点通过加权连接参与整体计算。

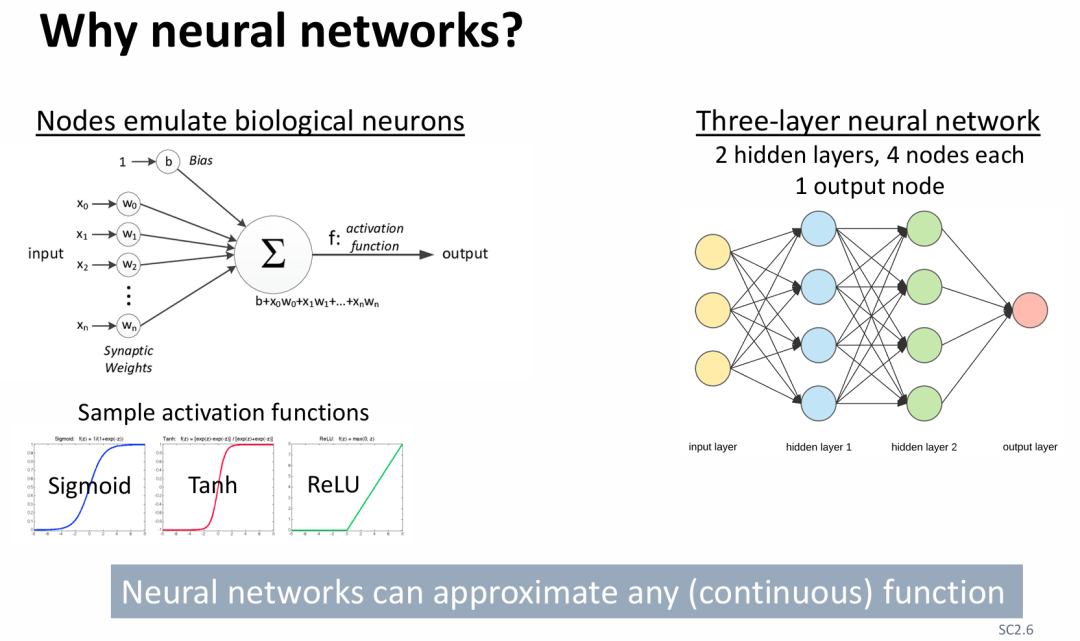

图1:三层神经网络架构展示了输入层、两个各含4个节点的隐藏层和输出层,以及常用的激活函数(Sigmoid、Tanh、ReLU)。


人工智能应用中,判别模型和生成模型有明显区别。判别模型将输入分类到预定义类别,而生成模型基于学习到的模式创建新内容。这种区别在从缺陷分类到工艺优化的半导体应用中极为重要。

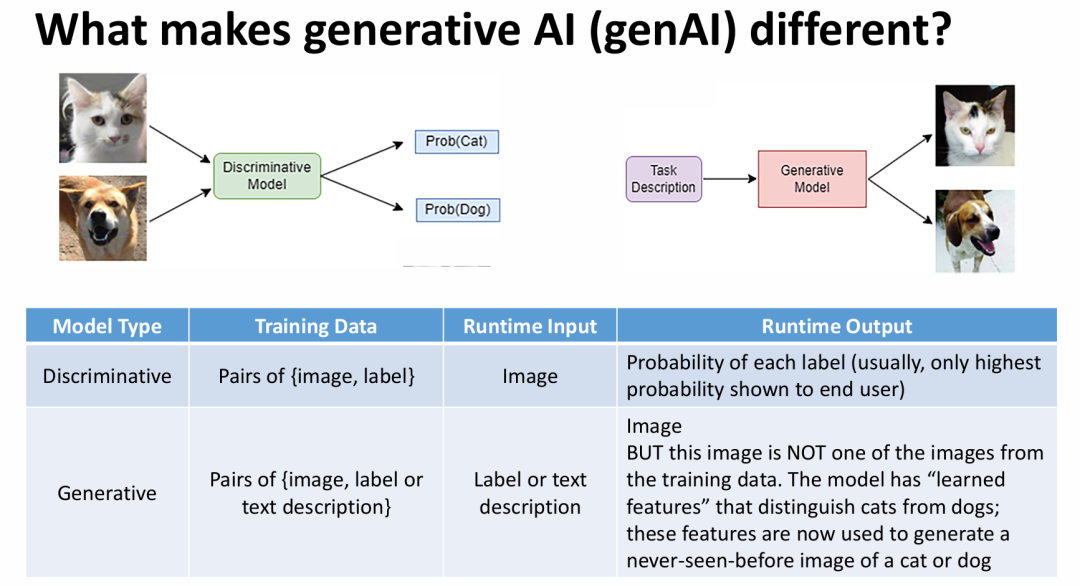

图2:对比图展示了判别式和生成式人工智能模型在处理输入数据和生成输出时的基本差异。


2

材料发现与优化

半导体行业的新材料呈现快速增长趋势,需要高效的发现和表征方法。人工智能驱动的材料发现变得日益普及,主要机构正在实施自动化工作流程。

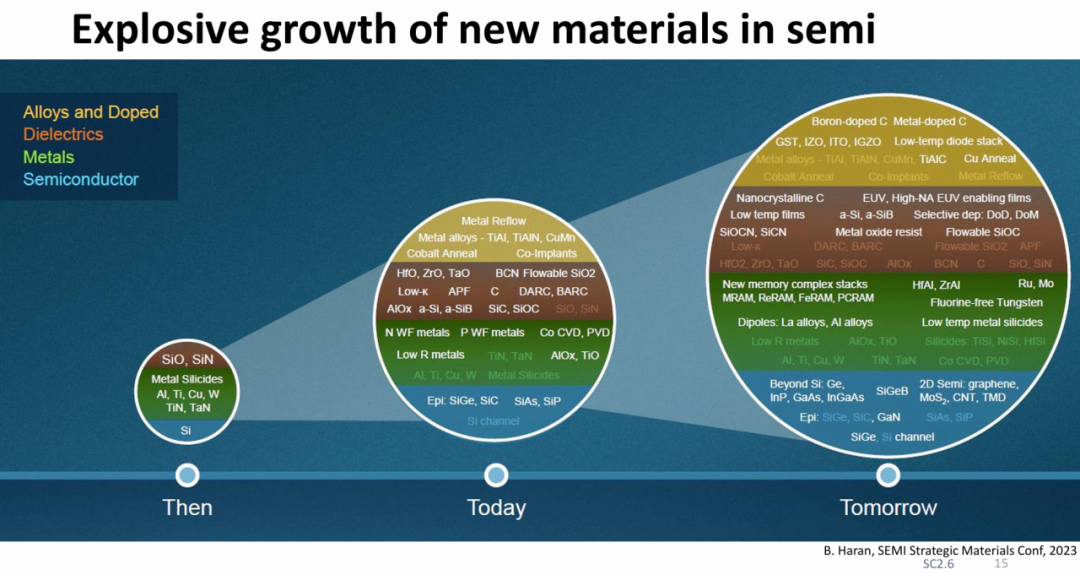

图3:时间线展示了半导体材料从基础化合物到现代复杂材料的演变,按合金、电介质、金属和半导体分类。


先进的人工智能实验室现在以闭环系统运作,能自主进行数百次实验。这些系统集成了密度泛函理论计算、用于文本挖掘的机器学习模型和自动化实验分析。

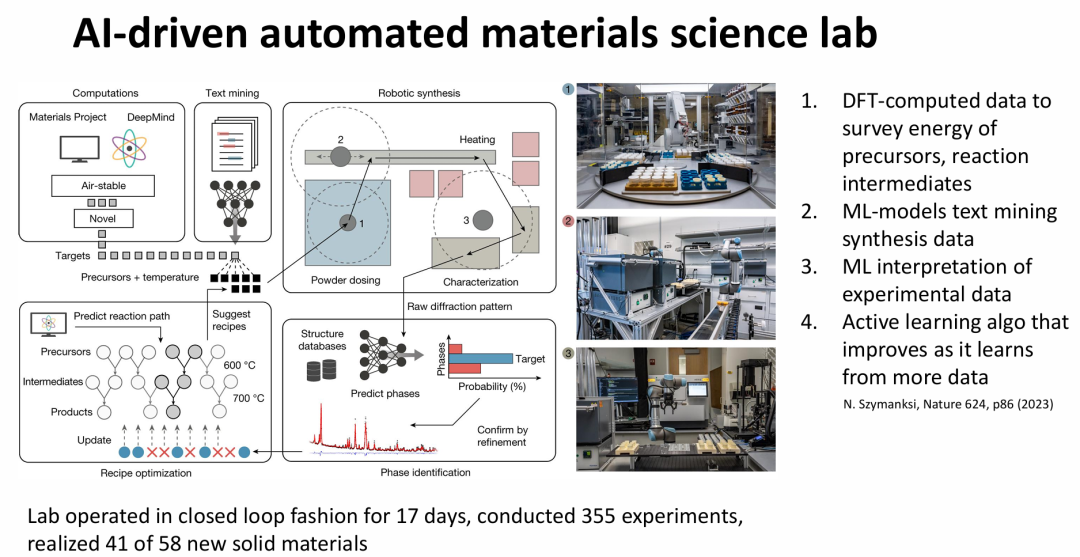

图4:自动化材料科学实验室的综合图,展示了计算建模、机器人合成和表征系统的集成。


3

工艺腔室优化

等离子体腔室优化是半导体制造中最复杂的挑战之一,涉及不同时间和长度尺度的多个物理过程。现代方法将基于物理的建模与机器学习相结合,以实现更快、更准确的结果。

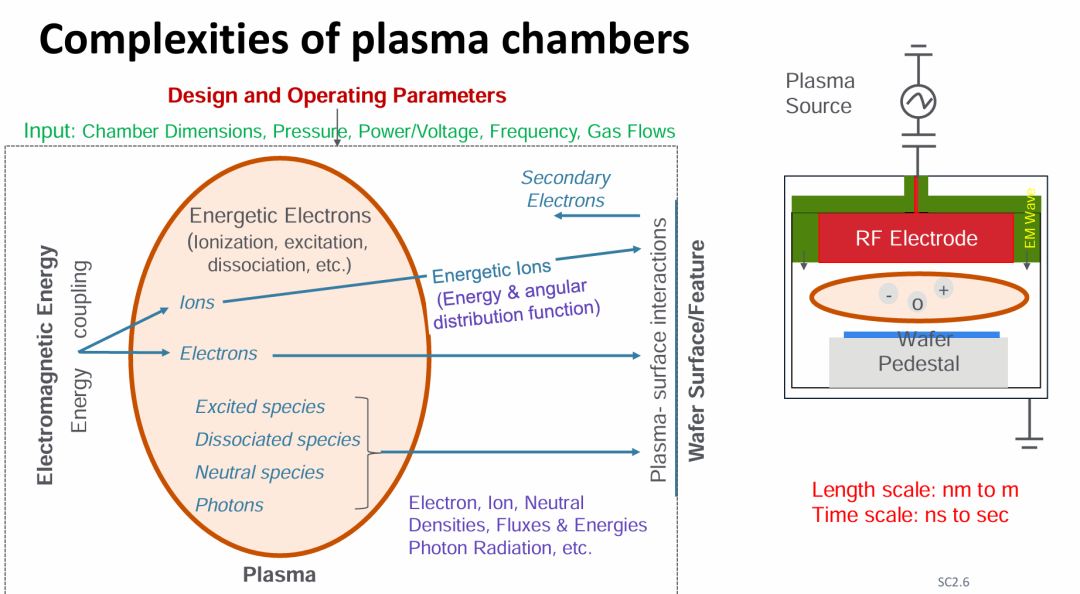

图5:等离子体腔室组件和过程的详细图示,展示了各种物理相互作用和能量耦合机制。


神经网络模型在预测腔室行为方面表现出特别的效果。结合卷积层和长短期记忆网络的高级架构能够准确预测等离子体特性和工艺结果。

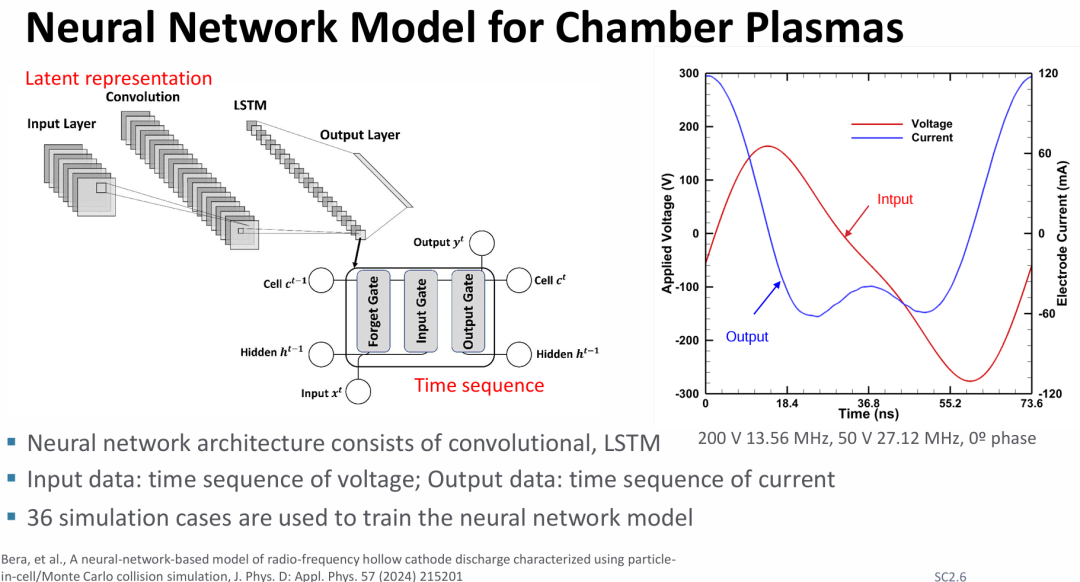

图6:神经网络架构图显示了卷积层和LSTM组件在等离子体腔室建模中的集成。


4

系统级集成与优化

在晶圆厂层面,人工智能系统整合多个数据源以优化整体生产效率。现代半导体制造采用跨多个尺度的数字孪生技术,从单个器件到整个制造系统。

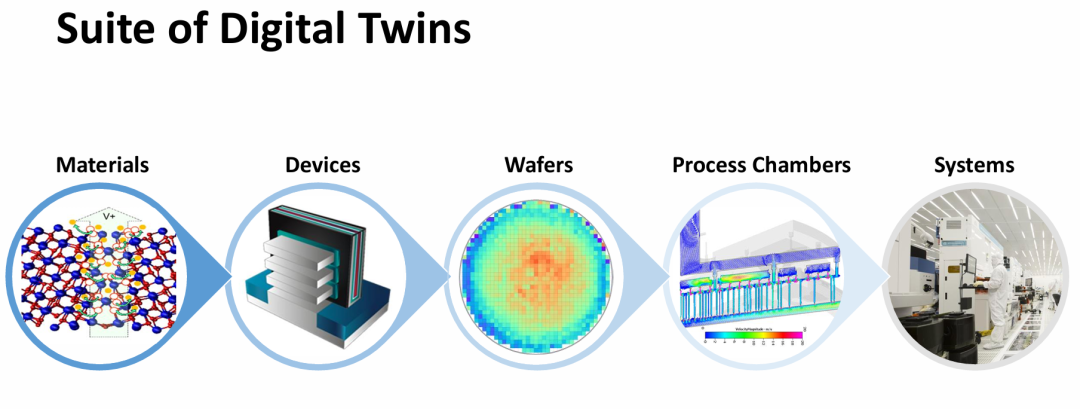

图7:展示了从材料到系统级别的数字孪生实施,显示了现代半导体制造的互连性质。


良率优化是系统级人工智能的关键应用。先进的图像处理技术结合机器学习算法,有助于在影响生产之前识别和预测缺陷。

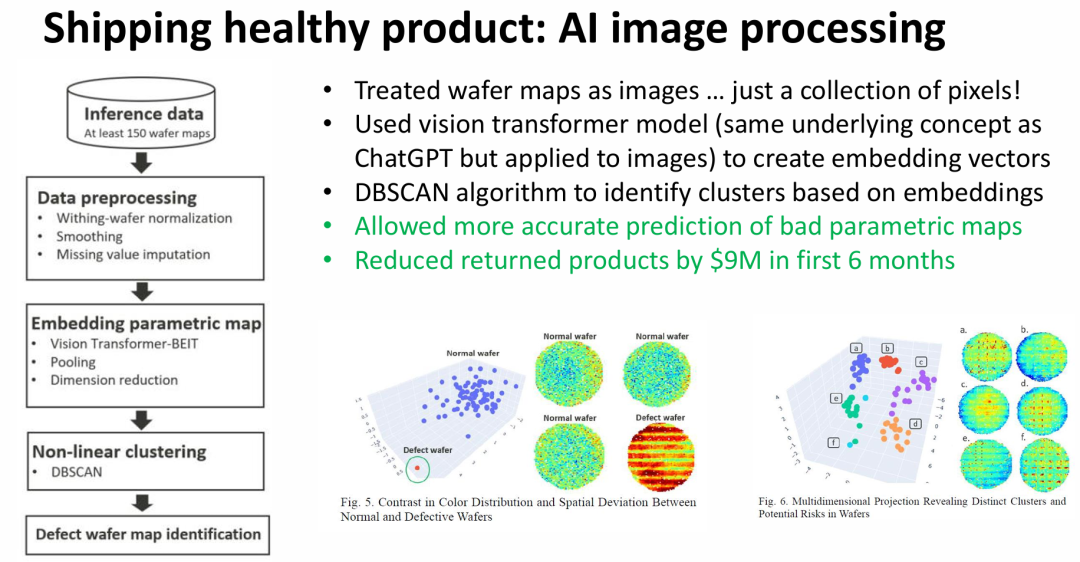

图8:工作流程图展示了人工智能如何将晶圆图谱作为图像处理以识别潜在缺陷和优化良率。


5

工艺配方优化

人工智能驱动的工艺配方优化在提高制造效率方面表现显著。例如,AppliedPRO系统集成了多个工艺参数和指标以实现最佳结果。

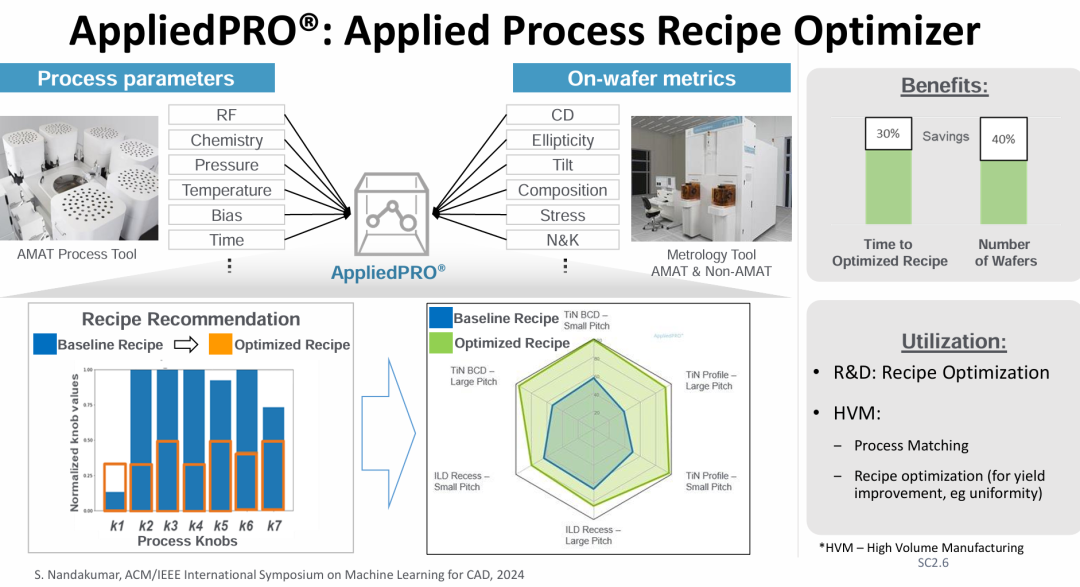

图9:AppliedPRO系统的综合图,显示了输入参数、工艺流程和优化结果。


6

硬件设计与优化

生成式人工智能已成为硬件设计优化的有力工具。现代系统能够快速迭代数千种设计方案,同时考虑多个约束和优化目标。

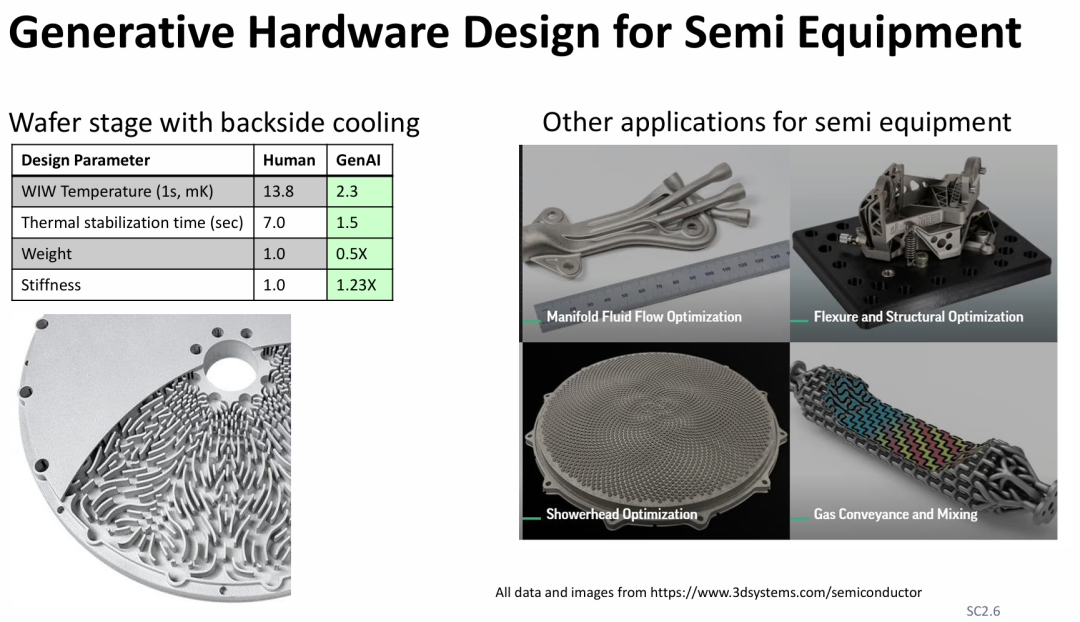

图10:人工智能优化的半导体设备组件示例,展示了热性能和结构效率的改进。


7

未来展望与挑战

人工智能在半导体制造中已经取得显著成功,但仍存在挑战。跨不同尺度和工艺的人工智能系统集成需要仔细考虑数据质量、模型验证和实际实施约束。该行业将继续开发新方法,将基于物理的理解与机器学习能力相结合。


本文展示了人工智能技术如何在多个尺度和应用中变革半导体制造。从材料发现到系统级优化,人工智能继续为日益复杂的制造挑战提供创新解决方案。成功实施这些技术需要同时考虑技术能力和实际约束,确保在实际制造环境中获得最佳结果。


参考文献

[1] B. Schroeder, "Leveraging AI to Revolutionize Semiconductor Manufacturing," in IEDM 2024 Short Course 2: AI Systems and the Next Leap Forward, SC2.6, 2024.
