这颗芯片的面世，改变了芯片的进程

20世纪70年代末，当8位处理器仍是尖端技术、CMOS（互补金属氧化物半导体）还处于半导体行业的边缘地位时，AT&T贝尔实验室的工程师们以非凡的勇气迈向了未来。他们押下重注，希望通过结合前沿的3.5微米CMOS制造工艺与创新的32位处理器架构，在芯片性能上超越IBM、英特尔等竞争对手。

尽管他们的成果——Bellmac-32微处理器——从未像英特尔1971年推出的4004等早期芯片那样获得商业成功，但其影响力却深远得多。如今智能手机、笔记本电脑和平板电脑中的每一块芯片，其底层技术都建立在Bellmac-32开创的CMOS原理之上。

变革前夜的赌注

20世纪80年代前夕，AT&T正面临转型压力。这个被称为"Ma Bell"的电信巨头，曾通过其子公司西电公司（Western Electric）垄断了美国家庭和办公室的固话市场。虽然美国政府正以反垄断为由要求其拆分，但AT&T也获得了进军计算机领域的机遇。

面对市场上已有成熟计算机制造商的局面，AT&T选择以跨越式创新突围。时任贝尔实验室副总裁的Ian Ross直言："我们不可能跟在IBM或DEC后面追赶，必须直接跃入下一代技术。"而Bellmac-32正是这场技术豪赌的核心。

如今，Bellmac-32芯片系列被授予IEEE里程碑奖，颁奖典礼将于今年分别在新泽西州Murray Hill的诺基亚贝尔实验室园区和加州山景城的计算机历史博物馆举行。

颠覆性架构设计

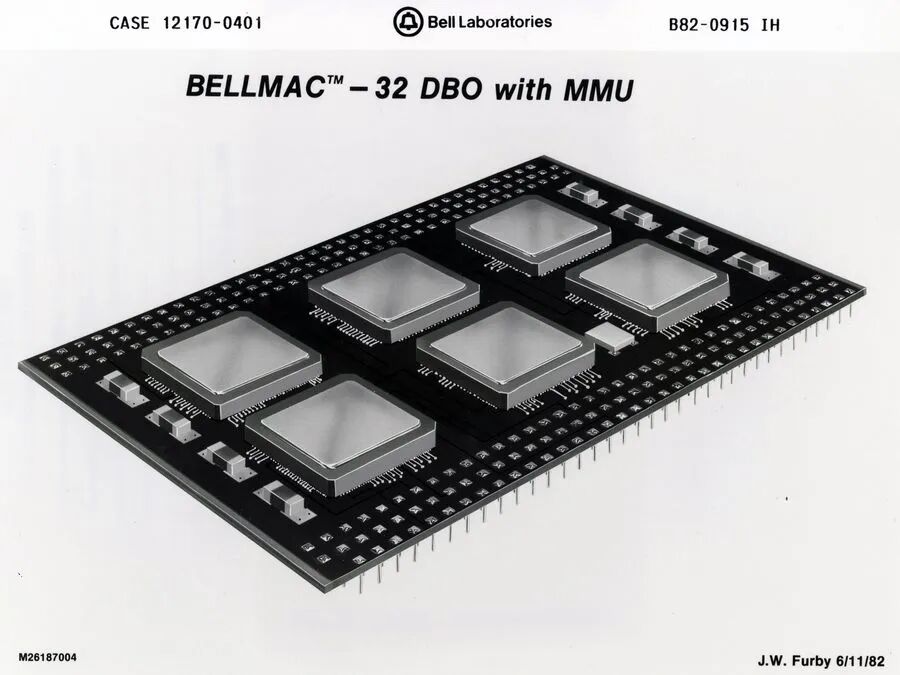

AT&T没有效仿当时主流的8位芯片，而是要求工程师团队打造能在单个时钟周期处理32位数据的革命性产品。这需要从底层架构开始全面创新，既要满足电信交换需求，又要为未来计算系统奠基。

项目架构负责人、IEEE终身会士Michael Condry回忆："我们不是在制造更快的芯片，而是设计能承载语音与计算未来的平台。"团队专门开发了支持Unix操作系统和C语言的架构，这在当时尚属首创。为突破内存限制（当时千字节级内存已属珍贵），他们设计了能在单周期执行的复杂指令集。

工程师们还为芯片集成了VME并行总线，使分布式计算成为可能。这种前瞻性设计使芯片既能用于实时控制，又能作为多节点并行处理的枢纽。团队甚至自主开发了实时版Unix系统，并发明了通过减少逻辑门延迟提升速度的"多米诺逻辑"。

手工时代的芯片制造

在缺乏CAD工具的年代，验证工作堪称史诗级挑战。团队成员、IEEE终身会士Kang Sung-Mo（后任韩国科学技术院院长）回忆："我们只能把电路图放大打印，在地板上拼出6米见方的布局图。"工程师们用彩色铅笔逐条检查线路，寻找断裂或短路。

制造环节同样困难重重。当宾夕法尼亚州Allentown的西电工厂良率低迷时，Kang带领团队每日驱车前往，与工人并肩工作。"我们甚至帮忙扫地、校准设备，只为建立信心。"数月后，工厂终于稳定产出合格芯片。

第一代Bellmac-32虽未达4MHz设计目标，但其2MHz的性能已属突破。更令人惊讶的是，工程师们发现当时最先进的测试设备存在测量误差。通过与日本Takeda Riken公司合作开发校正表，第二代芯片最终实现了6.2-9MHz的惊人速度——远超1981年IBM首款PC搭载的4.77MHz英特尔8088处理器。

未竟的商业化之路

尽管技术领先，Bellmac-32最终未能量产。Condry透露，AT&T在20世纪80年代末转向收购NCR公司，导致芯片战略调整。但此时，其技术遗产已开始重塑行业格局。

"Bellmac-32之前，NMOS是市场主流。"Condry指出，"但CMOS证明了其在制造端的优越性，彻底改变了市场格局。"这种认知革新为现代微处理器奠定了基础，推动桌面计算和移动设备的数字化革命。

回望这场技术豪赌，三位核心成员感慨万千。Kang说："我们站在可能性的边界，不是跟随者，而是开拓者。"黄伟嘉（Victor Huang，后任新加坡微电子研究所副所长）补充道："从芯片架构到大规模验证，每个环节都在创造新方法——没有数字仿真工具，甚至连电路板验证都没有。"

这场融合勇气与智慧的技术革命，不仅成就了IEEE里程碑，更在半导体发展史上镌刻下永恒的印记。正如Condry总结的："是无数AT&T员工的技艺与奉献，让不可能成为了可能。"
