技术前沿：芯片制造全工艺流程

半导体基本性质是理解其在现代科技中重要作用的关键，其独特的性质使得半导体在电子设备中具有广泛的应用。

半导体简介

半导体是一类电导率介于导体（如金属）和绝缘体（如陶瓷）之间的材料。其独特的性质使其能够调控电流流动，因此成为现代电子设备的核心基础。

电学特性

半导体的导电性可以通过掺杂（引入杂质）来调整。它们的能隙（带隙）通常介于 2 至 3 电子伏特（eV）之间，这一特性对其电学表现起着决定性作用。正是由于这一能隙，半导体能够在特定条件下实现导电，从而区别于导体和绝缘体。

半导体的分类

本征半导体

由纯净的半导体材料组成，不含明显杂质。常见的本征半导体包括硅和锗。

杂质半导体

通过掺杂工艺引入特定杂质以改变其电学性能，从而满足特定应用需求的半导体。

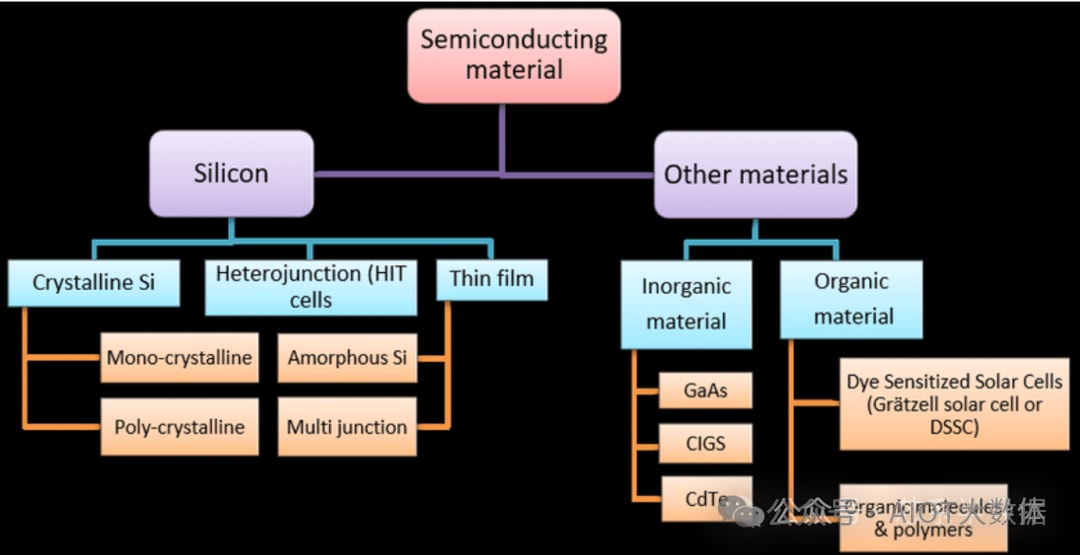

常用半导体材料

元素半导体

硅 (Si)：最常见的半导体材料，广泛应用于集成电路、太阳能电池及各种电子器件。

锗 (Ge)：早期使用的半导体材料，主要用于高频电子器件和红外探测器。

化合物半导体

砷化镓 (GaAs)：具有高电子迁移率和优异的高频性能，广泛用于微波和高频电子器件，如手机和卫星通信设备。

氮化镓 (GaN)：以高击穿电场和高电子迁移率著称，常用于高功率和高频应用领域，如LED和功率电子器件。

碳化硅 (SiC)：具有高热导率和高击穿电场，适用于高温、高压环境下的电子器件，如电力电子和汽车电子。

磷化铟 (InP)：在光通信领域应用广泛，是光电探测器和激光器的重要材料。

新兴半导体材料

二维材料（如石墨烯）：以卓越的电子和光学性能著称，未来可能广泛用于下一代电子器件和传感器。

有机半导体：主要应用于柔性电子、显示器和太阳能电池领域，具有较大的发展潜力。

其他材料

硫化锌 (ZnS)、氧化锌 (ZnO)：主要用于光电子器件和传感器。

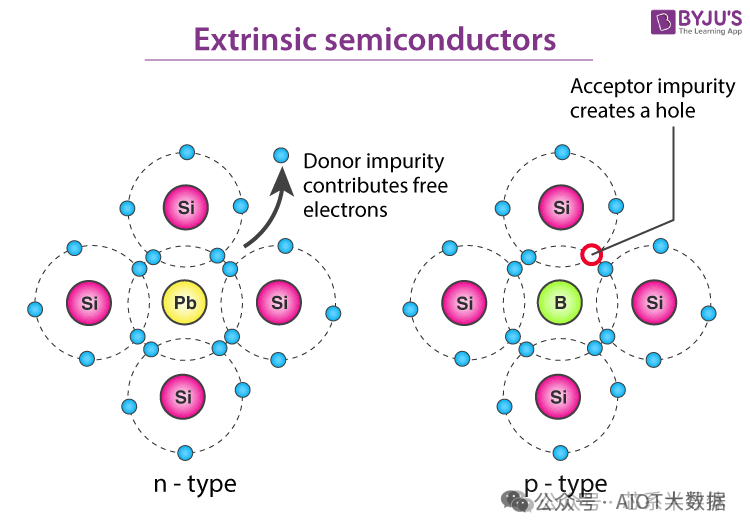

半导体掺杂过程：

掺杂是一种在半导体材料中引入特定杂质从而提高其导电性的技术手段。掺杂类型和浓度对半导体的电学特性有着决定性的影响：

N型掺杂：此过程是向半导体中添加具有更多价电子的原子。这些原子融入半导体晶格后，其额外的电子受原子核束缚较弱，能够成为自由电子，进而提升材料的电子导电能力。

P型掺杂：相对而言，P型掺杂是引入价电子数少于半导体原本原子的杂质原子。这会使晶格中产生电子空位，也就是所谓的“空穴”，这些“空穴”在电场作用下可移动，扮演正电荷载体的角色，从而促进半导体的空穴导电性。

掺杂方法：

扩散法：借助高温促使杂质原子从表面扩散进入半导体内部。

离子注入法：利用高能离子束将杂质原子直接注入半导体材料之中。

化学气相沉积（CVD）：通过化学反应在半导体表面沉积一层含有杂质的薄膜。

掺杂浓度的影响：

低浓度掺杂：一般用于制造高电阻率的半导体材料，适用于某些特殊的应用场景。

高浓度掺杂：能够显著提高导电性，然而过高的掺杂浓度可能致使材料的电学性能下降，甚至会引发杂质间的相互作用，进而影响材料的稳定性。

实际应用：

硅基集成电路：N型和P型掺杂在硅基集成电路（如MOSFET晶体管）中被广泛应用。

太阳能电池：通过掺杂能够提升太阳能电池的光电转换效率。

光电器件：掺杂技术在LED、激光器等光电器件中发挥着重要的作用。

挑战和限制：

均匀性问题：保证掺杂剂在半导体材料中的均匀分布是一项技术难题。

热稳定性：高温处理可能造成杂质原子的迁移，从而影响最终的掺杂效果。

成本和效率：不同的掺杂方法在成本和效率方面存在显著差异，需要综合考量。

性能测试：

电导率测量：采用四探针法等技术对掺杂后半导体的电导率进行测量。

霍尔效应测试：用于评估掺杂后材料的载流子浓度和迁移率。

光学特性测试：针对光电器件，测试掺杂后材料的光学吸收和发光特性。

半导体掺杂是一项复杂且精妙的技术，它精准地调控着材料的电学属性，为现代电子器件的发展奠定了坚实的基础。

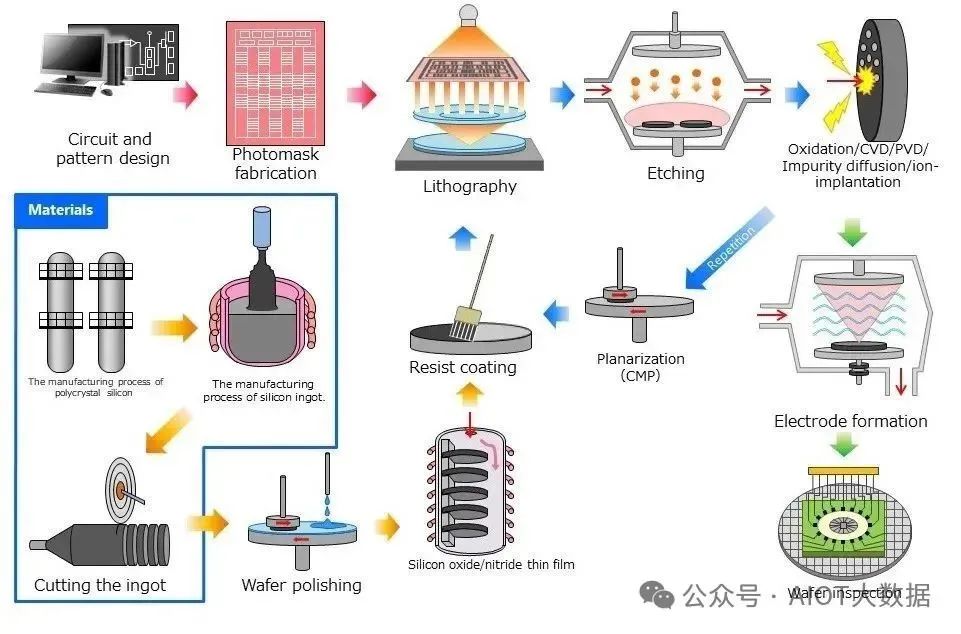

半导体制造工艺过程

从半导体晶体的生长到器件的最终封装：

晶体生长

半导体晶体生长是半导体制造工艺中的核心环节之一，它涉及将原子、离子或分子在适当条件下传输并排列成具有特定晶体结构的固体物质。以下是对半导体晶体生长的详细解析：

晶体生长的基本原理

晶体生长是一个相变过程，即物质从一种相（如液相或气相）转变为固相的过程。在这个过程中，原子、离子或分子在基底上按照一定的规则排列，形成具有长程有序性的晶体结构。晶体生长的速度、晶体的性质和电学性能都与生长条件密切相关。

晶体生长的主要方法

半导体晶体生长主要有以下几种方法：

液相生长

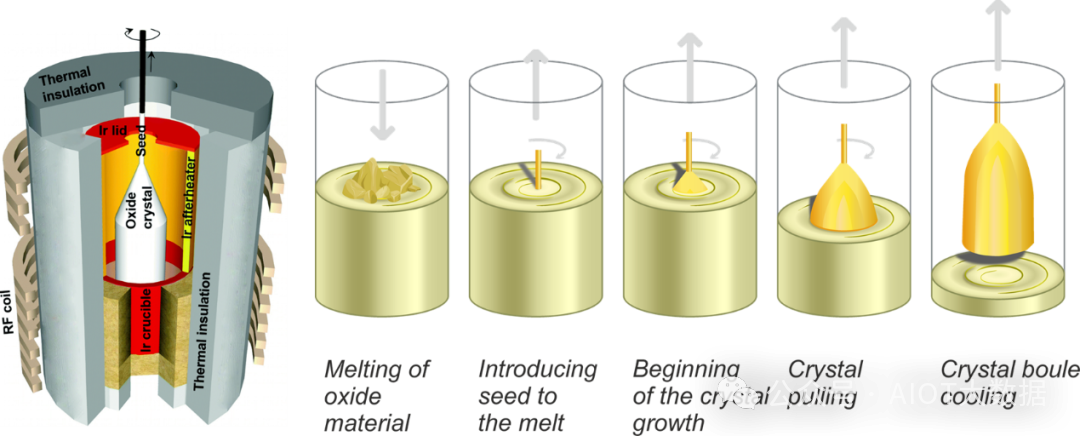

直拉法（Czochralski法）：这是制备半导体单晶最常用的技术。通过将提纯后的原料置于坩埚中加热熔化，然后提拉籽晶并以一定速度旋转，生长出符合条件的单晶。直拉法的优点是可以较快速度获得大直径的单晶，且可观察到晶体的生长情况，便于控制。但其缺点在于可能引入坩埚污染。

液体掩盖直拉法：在直拉法的基础上，使用透明、惰性的液体层（如B2O3）浮于熔体表面，起到密封作用，减少污染。

区熔法：通过感应线圈加热熔区，使熔区自下而上移动或晶体向下移动，逐渐完成整个结晶过程。这种方法特别适宜生长高熔点材料。

气相生长

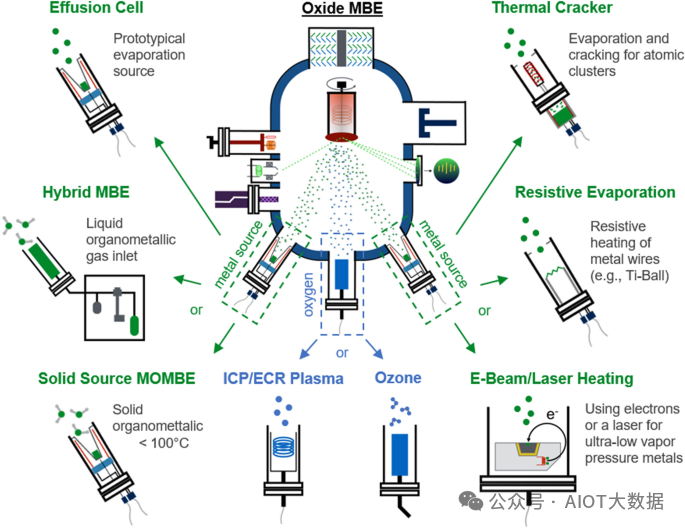

物理气相沉积（PVD）：通过物理方法将材料源转化为气态微粒，并在低压气体作用下沉积到基体表面形成薄膜。

化学气相沉积（CVD）：将不同的气体导入同一反应腔内，通过化学反应生成新的材料并沉积到基体上。CVD方法包括低压CVD、常压CVD、超高真空CVD、等离子体增强CVD等。

固相生长

固相生长是一个从固相到固相的过程，不涉及物质状态的改变，主要通过原子在晶体内的重新排列实现晶格结构的转变。例如，离子注入后的再结晶过程。

晶体生长的控制因素

晶体生长过程中，许多因素会影响晶体的生长速度、品质和晶体结构，主要包括：

温度：温度是影响晶体生长速率和晶体质量的关键因素。适当的温度梯度有助于控制晶体的生长方向和形态。

压力：在气相生长中，压力会影响气体分子的扩散速率和化学反应速率，从而影响晶体的生长。

成分浓度：原料的浓度直接影响晶体的生长速度和掺杂水平。

流速：在气相或液相生长中，流体的流速会影响原料物质的传输效率和均匀性。

基底表面形态：基底的表面形态会影响原子或分子的吸附和扩散行为，进而影响晶体的生长。

对于基于硅的器件，最常见的晶体生长方法是直拉法（Czochralski法），该方法在坩埚中熔化高纯度硅，随后将其冷却至接近冻结点，通过旋转种子晶体从熔体中拉出单晶，并切片成薄片晶圆。

其他广泛使用的方法还包括Kyropoulos方法、Float Zone方法、Verneuil方法、Bridgman方法等。

晶体生长过程中面临的挑战主要包括控制生长环境的纯净度和温度稳定性，以避免杂质和缺陷引入；调节溶液或熔体饱和度以确保均匀生长速率，防止界面粗糙化和不规则形貌的形成；以及在大规模生产中实现高重复性和高质量晶体生产。

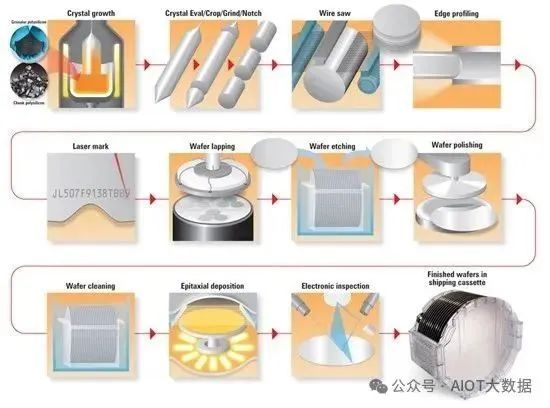

晶圆制备

半导体晶圆切割与后处理工艺详解

半导体制造过程中，将半导体晶体（如硅或砷化镓）转化为具有极其光滑表面的薄平晶圆是极为关键的一步。这一过程不仅对晶圆的质量起着决定性作用，而且与最终的产量直接相关。以下是对晶圆切割及其后处理工艺更为全面详细的阐述。

晶圆切割工艺

固定晶锭

目的：确保切割过程中的稳定性。

方法：例如英特尔公司在晶圆切割时，通常采用一种特殊配方的蜡将晶锭牢固地固定在支架上。这种蜡具有良好的黏附性和热稳定性，在切割过程中能有效防止晶锭晃动。

切割工具

金刚石线锯：利用涂有金刚石颗粒的线进行切割，适用于多种材质和尺寸的晶锭。以某半导体制造企业为例，他们在切割直径为300mm的硅晶锭时，采用金刚石线锯，线径为0.1mm，这样的线锯能够有效切割硅晶锭，并且在切割过程中保持较好的切割精度。

内圆锯：内圆镀有金刚石的薄片，切割精度和速度相对较高，更适用于高质量晶圆的切割。有研究表明，在切割砷化镓晶锭时，内圆锯的切割精度可以达到±0.01mm，这对于制造高性能的半导体器件非常关键。

切割参数设置

切割速度、线张力和切割液流量等参数对切割质量有重大影响：根据某篇技术报告的数据，当切割速度为5  10mm/s，线张力为10  15N，切割液流量为100  150ml/min时，对于直径200mm的硅晶锭切割，能够有效减少切割面的粗糙度，提高切割质量，同时将切割过程中的废品率降低约10%。这些参数需要根据晶锭的材质和尺寸进行精确优化，以确保最佳切割效果。

切割过程

金刚石线锯切割：金刚石线在高速度下旋转，一般转速可达1000  2000转/分钟，并在切割液的冷却和润滑作用下，通过往复运动切割晶锭。切割液通常是水基或油基，用于冷却和带走切割产生的碎屑。以实际切割过程为例，当切割硅晶锭时，水基切割液能够更好地带走热量，避免晶锭因过热产生裂纹，从而提高切割质量。

内圆锯切割：原理与线锯类似，但通过旋转的内圆薄片进行切割，具有更高的切割精度和速度。例如在制造高端芯片所需的晶圆切割时，内圆锯的高切割精度能够确保晶圆的平整度达到极高的标准，满足后续芯片制造工艺的严格要求。

切割后处理：去除固定剂

方法：切割完成后，通过加热熔化或溶剂溶解的方式去除晶锭固定所用的蜡或固定剂。在实际操作中，对于蜡质固定剂，加热温度通常控制在80  100°C，这样既能有效熔化蜡，又不会对晶圆造成热损伤。如果采用溶剂溶解的方式，如使用有机溶剂二甲苯来溶解蜡固定剂时，需要注意溶剂的残留问题，要通过后续的清洗步骤彻底清除残留溶剂。

清洗晶圆

目的：彻底清除晶圆表面的残留切割液和碎屑。

方法：通常采用超声波清洗等高效清洗方法。例如，在某半导体生产线，超声波清洗设备的频率设置为40kHz，清洗时间为5  10分钟，能够有效去除晶圆表面粒径在1  10μm的碎屑和残留的切割液。

检测和分类

内容：对切割后的晶圆进行全面检测，包括厚度、平整度、表面缺陷等关键参数。

处理：根据检测结果对晶圆进行分类，合格的进入下一工序，不合格的则进行返工或废弃处理。在检测过程中，常用的检测方法包括光学显微镜、扫描电子显微镜（SEM）和原子力显微镜（AFM）等。例如，对于厚度检测，精度要求为±0.1mm时，可以采用光学显微镜进行快速检测；当需要检测表面微观缺陷，精度达到纳米级别时，则需要使用原子力显微镜（AFM）。检测标准方面，以平整度为例，对于一般的半导体晶圆，平整度要求在±0.05mm以内才算合格。

切割与后处理过程中的常见问题及解决方案

切割过程中的裂纹问题

原因：切割速度过快、线张力不均匀或者晶锭内部存在应力等都可能导致切割过程中出现裂纹。

预防措施：在切割前对晶锭进行应力检测和消除处理，优化切割速度和线张力参数。例如，将切割速度降低至合理范围，根据晶锭的材质和尺寸重新调整线张力。

解决措施：一旦发现裂纹，对于轻微裂纹的晶圆，可以尝试通过退火处理来修复；如果裂纹严重，则只能将晶圆废弃。

表面划痕问题

原因：切割工具磨损、切割液中存在杂质或者晶圆表面清洗不彻底等都可能导致表面划痕。

预防措施：定期更换切割工具，使用高质量的切割液并对其进行过滤处理，确保清洗过程的有效性。例如，在切割液的循环系统中增加过滤装置，过滤精度达到1μm以下，以防止杂质划伤晶圆表面。

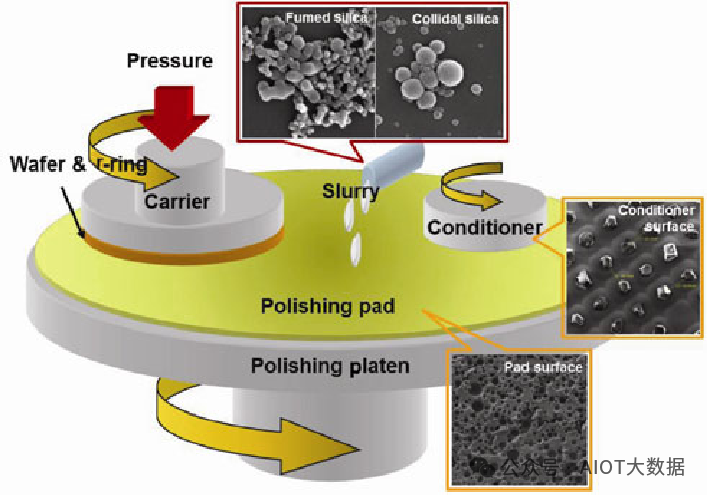

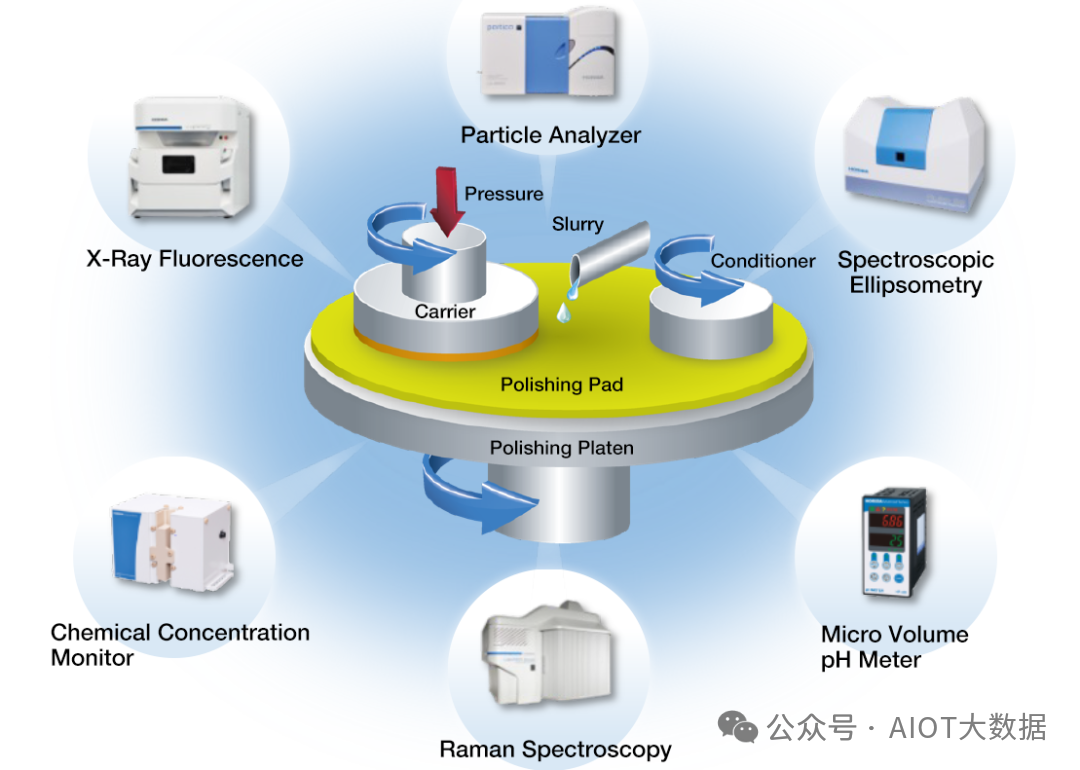

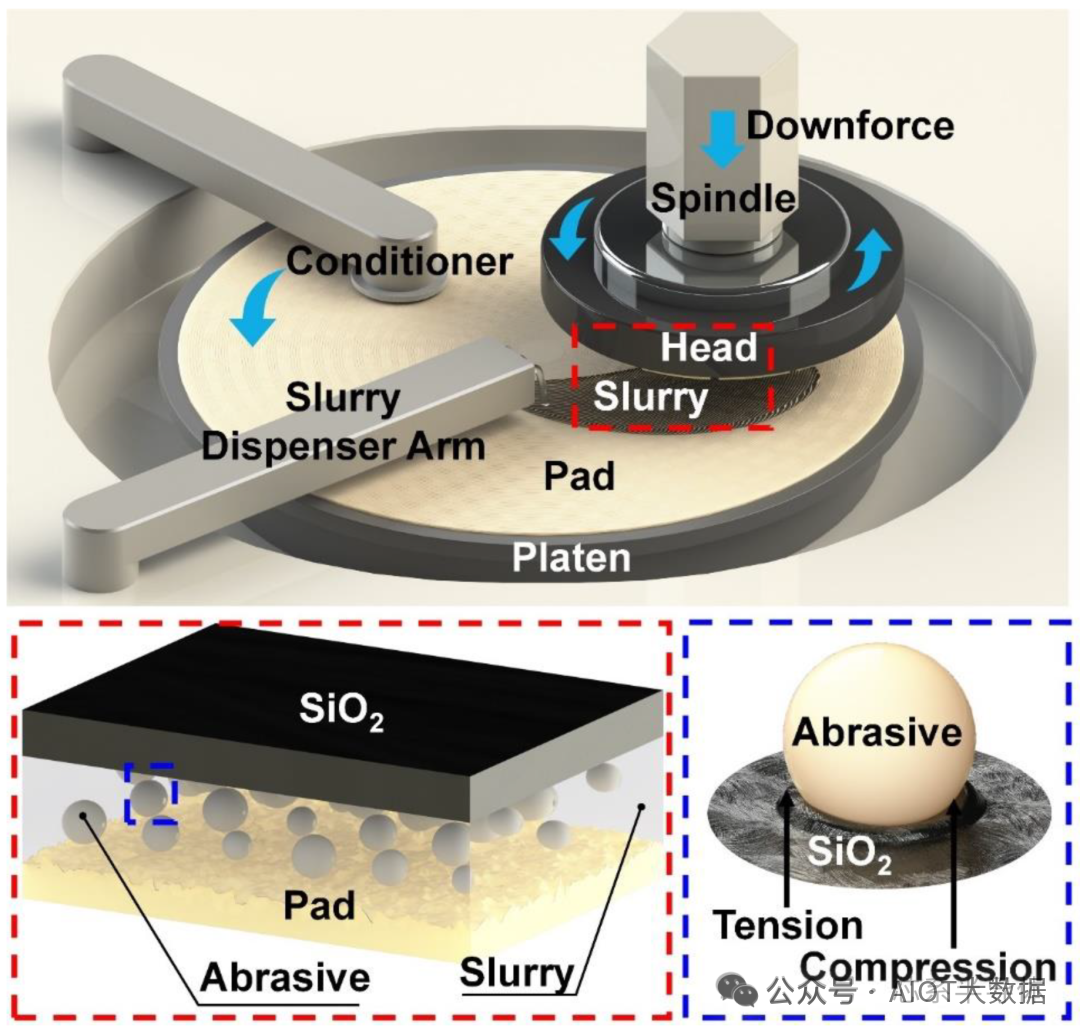

解决措施：对于表面有轻微划痕的晶圆，可以通过化学机械抛光（CMP）进行修复；如果划痕较深，则晶圆无法满足质量要求，只能废弃。

最新技术和趋势

最新切割技术

激光切割：激光切割是一种新兴的切割技术。它利用高能量密度的激光束聚焦在晶锭表面，使材料瞬间熔化或气化，从而实现切割。在一些小型化、高精度的半导体器件制造中，激光切割能够实现非常精细的切割，例如在切割厚度小于100μm的超薄晶圆时，激光切割可以达到±0.005mm的切割精度。

超声波切割：超声波切割是通过在切割工具上施加超声波振动，使切割过程中的摩擦力减小，从而提高切割质量。在切割脆性半导体材料如砷化镓时，超声波切割能够有效减少切割过程中的崩边现象，提高晶圆的良品率。

发展趋势

自动化和智能化应用：在晶圆切割和后处理过程中，自动化和智能化技术的应用越来越广泛。例如，采用机器人手臂自动完成晶锭的固定和晶圆的搬运，不仅提高了生产效率，还减少了人为操作带来的误差。同时，通过智能传感器实时监测切割过程中的参数，如切割速度、线张力等，并根据监测结果自动调整参数，实现智能化的切割过程。

环保和安全性

环保方面

在晶圆切割和后处理过程中，使用环保型切割液是减少环境污染的重要措施。例如，一些水基切割液采用生物可降解的添加剂，降低了对环境的污染风险。同时，对于切割过程中产生的废弃物，如废弃的固定剂、切割碎屑等，要进行分类回收和处理。对于蜡质固定剂废弃物，可以进行再生处理，重新用于晶锭固定；对于切割碎屑，可以通过化学处理提取其中的有用成分，减少废弃物的排放。

安全方面

操作人员的安全防护措施至关重要。在切割车间，操作人员需要佩戴防护眼镜、手套和口罩等防护装备，防止切割过程中的碎屑飞溅伤害眼睛、皮肤以及吸入有害气体。同时，要定期检查设备的安全性，例如检查切割设备的电气系统是否漏电，机械部件是否存在松动等隐患，确保生产过程的安全性。

成本效益分析

不同切割方法的成本效益

激光切割：

设备投资：激光切割设备是三种切割方法中投资最高的，通常在200  500万元。

运行成本：激光设备的能耗较高，每小时约为30  50度电；同时，激光发生器的使用寿命有限，需要定期更换，每次更换成本约为10  20万元；切割过程中需要使用特殊的保护气体，如氩气，每月的气体消耗费用约为5000  10000元。

维护费用：激光设备的维护较为复杂，需要专业人员进行维护，每年的维护费用大约为20  30万元。

内圆锯切割：

设备投资：内圆锯设备的投资成本更高，一般在100  200万元。

运行成本：内圆锯的切割刃需要定期更换，每次更换成本约为1  2万元；切割液的消耗与金刚石线锯类似；设备能耗每小时约为15  25度电。

维护费用：内圆锯的维护要求较高，每年的维护费用大约为10  15万元。

金刚石线锯切割：

设备投资：金刚石线锯设备的初期投资相对较高，大约在50  100万元。

运行成本：包括金刚石线的消耗、切割液的使用以及设备的能耗等。金刚石线的使用寿命有限，需要定期更换，每次更换成本约为5000  10000元；切割液的消耗根据切割量而定，每月大约需要1000  2000元；设备能耗较高，每小时约为10  20度电。

维护费用：设备需要定期进行维护，如清洗、校准等，每年的维护费用大约为5  10万元。

优化工艺参数和提高生产效率降低成本

通过优化切割速度、线张力等工艺参数，可以提高切割质量，减少废品率，从而降低成本。例如，将切割速度和线张力调整到最佳状态后，废品率从原来的15%降低到10%，按照每个晶圆价值1000元计算，每月可节省成本约5万元（假设每月生产1000个晶圆）。同时，提高生产效率也能降低单位成本，如采用自动化设备，生产效率提高30%，人工成本可降低约20%。

线锯的种类及晶圆切割的挑战 线锯的种类 线锯是一种重要的切割工具，广泛应用于各种材料的切割，特别是在晶圆制造领域。线锯有多种类型，可以根据不同的需求进行选择。以下是几种常见的线锯类型：

 1. 手动或自动线锯：手动线锯由人工操作，而自动线锯则配备了自动化控制系统，可以实现更高的切割精度和效率。

2. 单线或多线切割线锯：单线切割线锯使用一条线进行切割，而多线切割线锯则可以同时使用多条线进行切割，提高生产效率。

 3. 单向或双向切割线锯：单向切割线锯只能沿一个方向切割，而双向切割线锯则可以沿两个方向切割，增加了灵活性。

 4. 不同尺寸的轮毂和主轴旋转速度：线锯安装在不同尺寸的轮毂上，主轴旋转速度也有所不同，这些参数可以根据切割材料和要求进行调整。 晶圆切割的挑战 在晶圆制备过程中，切割是一个关键步骤，它直接影响到晶圆的质量和后续加工的可行性。

以下是晶圆切割面临的一些主要挑战：

 1. 精度控制：高精度的切割需要保持刀具稳定和均匀进刀，以避免微小裂纹和缺陷。任何偏离预定路径的行为都会影响晶圆的几何形状，从而影响其进一步加工。

 2. 材料损耗：切割过程中产生的材料损耗和边缘碎裂会导致资源浪费和成本增加。因此，需要通过优化工艺来最小化这些损耗。

 3. 切割速度和刀具磨损平衡：切割速度和刀具磨损之间需要找到一个平衡点。过快的切割速度可能会导致刀具磨损加剧，而过慢则可能影响生产效率。适当的工具选择和参数优化可以帮助解决这个问题。

 4. 温度控制和振动：温度控制和振动是潜在问题，可能会影响切割的平滑度和整体质量。保持适宜的温度和减少振动对于获得高质量的切割结果至关重要。 通过合理选择线锯类型和优化切割参数，晶圆切割工可以有效地应对这些挑战，确保晶圆的几何形状适合进一步加工，同时最大化资源利用和降低成本。

半导体制造工艺

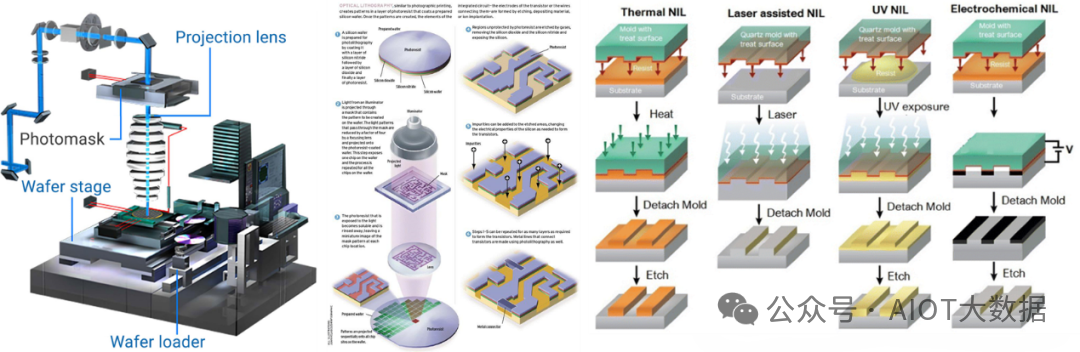

光刻与图形化：半导体制造的核心工艺

光刻是半导体制造中不可或缺的工艺，用于在晶圆表面构建复杂的电路图案。通过将设计好的图形转移到晶圆上，光刻为后续的蚀刻和沉积步骤提供模板，是现代电子器件高集成度与微缩化的关键推动力。

光刻工艺流程

光刻胶涂布

晶圆表面涂覆一层光敏材料（光刻胶），它能够对紫外光（UV）或极紫外光（EUV）发生光化学反应。

要求：涂层均匀，厚度精确控制（典型值为50  500nm）。

工艺：通过旋涂（SpinCoating）实现，将光刻胶均匀分布在晶圆表面。

掩模对准

使用掩模（Mask）将所需的电路图案投影到晶圆表面。

精度：掩模与晶圆对准误差通常需控制在亚纳米级别。

曝光

特点：曝光精度达纳米级别。

需高度集中的光束，相当于将手电筒光斑精确投射至月球上的硬币大小。

镜面反射设备要求极高，例如30cm长的反射镜表面起伏需控制在0.3nm以内。

深紫外光刻（DUV）：采用193nm波长的光源，用于45nm节点及以上工艺。

极紫外光刻（EUV）：采用13.5nm波长光源，可支持7nm及更小节点工艺，具备更高分辨率。

显影

曝光后的晶圆经过化学显影，去除未曝光或已曝光的光刻胶（视光刻胶类型而定），从而在晶圆表面形成电路图案。

EUV光刻技术：前沿突破

EUV光刻是实现半导体高密度和高性能的重要技术，尤其在5nm及以下节点的制造中至关重要。

技术挑战：

每台EUV光刻机由超过10万个部件组成，总重量达180吨。

运输需要40个集装箱，安装与调试需超过一年时间。

高精度需求：反射镜起伏要求极低，对光束控制精度极高。

设备复杂性：

EUV（极紫外）光刻设备的复杂性主要体现在以下几个方面：

1. 光源技术：

EUV光刻使用波长为13.5纳米的极紫外光，这比传统的深紫外光（DUV）波长短得多。产生这种光源的技术非常复杂，通常采用激光等离子体（LPP）或放电等离子体（DPP）方法。这些方法需要高能量的激光器或放电装置来产生足够的EUV光子。

2. 光学系统：

EUV光刻机的光学系统需要在真空环境中工作，因为EUV光在空气中会被吸收。光学系统包括多个反射镜，这些反射镜必须具有极高的反射率和精度，以确保光线能够准确地聚焦和传递。每个反射镜的制造和校准过程都非常复杂。

3. 掩模技术：

EUV光刻使用的掩模也需要特殊的设计和制造。掩模上的图案必须非常精细，且掩模本身需要具有高反射率的多层膜结构。此外，掩模的清洁和保护也是一个挑战，因为任何微小的污染都可能导致图案的失真。

4. 光刻胶材料：

EUV光刻胶材料需要能够在高能EUV光子的照射下发生化学变化，以形成高分辨率的图案。这些材料通常分为化学放大光刻胶（CAR）、非化学放大光刻胶、无机EUV光刻胶和混合EUV光刻胶。每种材料都有其独特的化学性质和应用范围，选择合适的光刻胶材料对于实现高分辨率图案化至关重要。

5. 对准和定位：

EUV光刻机需要极高的对准和定位精度，以确保掩模上的图案能够准确地转移到硅片上。这涉及到复杂的机械和电子控制系统，以及高精度的测量和反馈机制。

6. 系统集成和控制：

EUV光刻机是一个高度集成的系统，涉及多个子系统的协同工作。这些子系统包括光源、光学系统、掩模台、硅片台、对准系统、控制系统等。每个子系统都需要达到极高的性能指标，且整个系统的协调和控制也非常复杂。

综上所述，EUV光刻设备的复杂性体现在光源技术、光学系统、掩模技术、光刻胶材料、对准和定位以及系统集成和控制等多个方面。这些复杂性使得EUV光刻成为当前最先进的光刻技术之一，同时也带来了巨大的技术和工程挑战。

技术优势：

能以更短波长光源实现极高分辨率，减少多重图形化步骤，提高效率和产能。

支持更小的特征尺寸，从而推动晶体管性能和密度的进一步提升。

光刻的意义

光刻技术是现代半导体制造的核心环节，其决定了电路图案的精度和可靠性。

关键作用：为蚀刻、沉积提供高精度模板。

影响芯片的性能、功耗及集成度。

随着技术的不断发展，EUV光刻的普及和进一步创新将为半导体产业开辟更多可能性，使未来芯片的性能和能效再上新台阶。

光刻胶涂布

在光刻过程开始之前，必须在晶圆上涂上一层薄薄的感光材料，称为光刻胶。光刻胶通常使用旋涂工艺涂布，即在晶圆高速旋转的同时，将少量光刻胶沉积到其表面。离心力确保光刻胶均匀扩散，形成均匀涂层。光刻胶涂层的基本功能是通过化学过程失去抗性并创建图案。光刻胶主要有两种类型：正性和负性。正性光刻胶在曝光后变得更容易溶解，而负性光刻胶在曝光后变得更难溶解。光刻胶的选择取决于所制造半导体器件的具体要求。

光刻胶涂布：精确控制图案形成的关键步骤

在光刻工艺中，光刻胶涂布是第一步，也是决定光刻精度和可靠性的基础。光刻胶是一种光敏材料，能够通过特定光波长的曝光产生化学变化，形成预定的电路图案。以下是光刻胶涂布的详细解析。

涂布工艺

旋涂工艺

光刻胶涂布通常采用旋涂技术（Spin Coating），通过晶圆高速旋转的离心力将光刻胶均匀分布在表面。

步骤：

关键点：旋涂过程需严格控制环境温度、湿度和胶液粘度，避免涂层缺陷。

少量光刻胶沉积在晶圆中心。

晶圆加速旋转（转速一般为1000  6000 RPM），使光刻胶均匀展开。

调节旋转时间和速度，控制涂层厚度和均匀性。

涂层厚度

高速旋转（>4000 RPM）：薄涂层（约50  200nm）。

低速旋转（<2000 RPM）：厚涂层（可达数微米）。

通过调整旋转速度和时间实现：

要求：涂层厚度误差需控制在±5nm以内，保证后续工艺一致性。

光刻胶类型及特性

正性光刻胶

分辨率更高，适用于细线宽图案。

常用于先进制程（如7nm及以下节点）。

曝光后暴露区域的分子结构发生变化，变得更容易溶解于显影液。

特点：

正性光刻胶具有以下特点：

1. 光化学反应特性：

正性光刻胶在受到特定波长和能量的光照射时，其分子结构会发生化学变化，使得曝光区域在后续的显影过程中更容易被去除。这种精确的光化学反应特性为芯片制造中的高精度图案化提供了可能。

2. 高分辨率：

正性光刻胶能够分辨出微小的图案细节，满足芯片制造对于高集成度的需求。它可以在纳米级别上实现图案的清晰定义，这对于制造高性能、高密度的芯片至关重要。

3. 良好的粘附性：

在芯片制造过程中，光刻胶需要牢固地附着在硅片表面，以防止在后续的加工步骤中出现剥落或移位等问题。正性光刻胶能够与硅片以及其他相关材料形成稳定的结合，确保整个制造过程的顺利进行。

4. 图案化精度：

正性光刻胶能够准确地响应光刻设备发出的光线，将设计好的电路图案精确地转移到硅片表面。这对于制造先进的微处理器芯片尤为重要，因为需要在硅片上构建极其微小且复杂的电路图案。

5. 化学成分：

正性光刻胶通常由高分子光敏树脂、抗蚀性树脂、增感剂、防光晕剂和溶剂等材料组成的光敏感混合胶态液体。这些成分共同作用，使得正性光刻胶具有所需的光敏特性和化学稳定性。

6. 显影效果：

正性光刻胶在显影过程中，曝光部分变得可溶于显影剂，而未曝光部分则保持不溶。因此，显影后得到的图形与掩膜版图形一致。

7. 应用场景：

正性光刻胶广泛应用于半导体制造中的光刻工艺，特别是在需要高分辨率和高精度图案化的场景中，如先进制程的微处理器芯片制造。

正性光刻胶的特点包括光化学反应特性、高分辨率、良好的粘附性、图案化精度、化学成分、显影效果和应用场景等方面。这些特点使其成为芯片制造工艺中的理想选择。

负性光刻胶

适合制造大面积或较粗图案。

在某些柔性电子或微电子应用中有优势。

曝光后暴露区域的分子结构交联，变得更难溶解于显影液。

特点：

负性光刻胶具有以下特点：

1. 选择性：

负性光刻胶只在紫外线照射的区域聚合，未曝光的区域不会发生聚合反应。

2. 高分辨率：

由于紫外线照射的区域极小，因此负性光刻胶可以实现高分辨率的图案制备。

3. 高灵敏度：

紫外线照射时间短，开发剂的腐蚀时间短，因此负性光刻胶具有高灵敏度。

4. 高粘附力：

负性光刻胶具有很好的粘附性能，可与各种衬底表面相容。

5. 适用性广：

负性光刻胶适用于多种工艺，如金属蒸发、离子注入、湿法刻蚀等。

6. 高深宽比：

负性光刻胶在近紫外光下曝光后能形成高深宽比的垂直侧壁结构。

7. 出色的力学性能：

负性光刻胶具有良好的力学性能，适用于微机械加工和微电子应用。

8. 抗腐蚀性和热稳定性：

负性光刻胶具有抗化学腐蚀性和热稳定性，能够在严苛的环境中保持性能。

9. 生物相容性：

在某些应用中，如微流控芯片，负性光刻胶因其生物相容性而备受青睐。

10. 低光吸收和高透明度：

负性光刻胶在近紫外光范围内光吸收度很低，且具有高透明度，有助于获得均匀一致的曝光量。

11. 良好的溶解性：

负性光刻胶具有良好的溶解性，便于制备和使用。

12. 超厚膜层形成能力：

负性光刻胶可以形成超厚膜层，适用于需要厚膜的应用场景。

13. 优异的耐化学性：

负性光刻胶具有优异的耐化学性，能够在多种化学环境中保持稳定。

负性光刻胶的特点包括选择性、高分辨率、高灵敏度、高粘附力、适用性广、高深宽比、出色的力学性能、抗腐蚀性和热稳定性、生物相容性、低光吸收和高透明度、良好的溶解性、超厚膜层形成能力和优异的耐化学性。这些特点使得负性光刻胶在微纳米制造领域具有广泛的应用前景。

选择依据

正性光刻胶：优先选择高分辨率和高密度要求的场景，例如高端处理器或存储芯片制造。

负性光刻胶：用于工艺复杂性较低、尺寸要求不严苛的应用，例如功率器件或传感器。

光刻胶涂布后的后续处理

软烘烤（Prebake）

目的：去除多余溶剂，增强光刻胶的附着力。

工艺：在90  110°C下烘烤30  90秒。

对准与曝光准备

涂布后的光刻胶需保持表面光滑、无气泡或颗粒，确保后续曝光图案的精确转移。

关键工艺控制点

环境控制

温湿度：保持恒定，避免水汽或尘埃影响涂层质量。

洁净度：光刻工艺通常在洁净度等级为ISO 5（Class 100）的环境中完成。

光刻胶性能匹配

根据曝光光源（DUV或EUV）选择合适的光刻胶，以优化分辨率和对比度。

光刻胶涂布虽然看似简单，但对半导体制造的成品率和可靠性有着决定性影响。通过精确控制涂布参数和选择合适的光刻胶类型，能够为高性能电路制造奠定坚实基础。

掩模对准

掩模对准是光刻工艺中的关键步骤，其目的是将光掩模上的图案精确地转移到晶圆上。以下是掩模对准过程的详细描述：

首先，在晶圆上涂布光刻胶，随后使用光掩模进行图案转移。光掩模通常由玻璃或石英制成，表面覆盖有不透明的材料（例如铬），这些材料用于阻挡光线透过，从而形成所需的图案。

为了确保图案的准确性，使用专门的设备——掩模对准器或步进器来精细地对准晶圆和光掩模。这一过程包括两个主要步骤：晶圆的初步对准和掩模的初步对准。

在初步对准阶段，光刻机的晶圆对准系统会调整晶圆的位置，使其与晶圆工件台对准；同时，掩模对准系统也会调整掩模的位置，与掩模工件台对准。

接下来，光刻机的对准系统进行精细的掩模与晶圆对准。在粗对准阶段，通常只需要使用两个对准标记，这些标记一般选在晶圆上相距较远的位置。而在精细对准阶段，系统需要测量更多的对准标记，至少20个，以确保极高的对准精度。

通过对这些对准标记的精确定位，对准系统能够计算出曝光时的准确位置，从而实现极小的套刻误差（overlay）。此外，光刻机的对准系统还能够接受外部输入的参数，对曝光位置进行进一步的校正。

先进的光刻机对对准精度有极高的要求。对准精度（alignment precision, AP）与所需测量的对准标记数目（N）成反比，即测量的标记越多，对准系统能够达到的精度越高。这一原理确保了光刻工艺的高精度和制造的芯片质量。

对准方法(alignment strategy)

对准方法（Alignment Strategy）是光刻工艺中的一个重要组成部分，它涉及到对准标记的选择、位置以及对准操作的详细步骤。以下是关于对准方法的详细解释：

对准标记的选择和位置：

在光刻过程中，对准标记的选择和位置对于确保图案的准确转移至关重要。对准标记是置于光罩和圆片上的可见图形，用于确定它们的位置和方向。这些标记也被称为指示或基准标记，它们可以是光罩上的一根或多根线，在光刻到硅片上后形成沟槽。

为了防止对准标记在化学机械研磨过程中由于碟形效应而损坏，通常会在光罩上放置至少两组不同尺寸的对准标记。这样，即使一组标记损坏，另一组仍然可以使用，确保对准的准确性。

对准标记的形状和位置可能因设备制造商而异，但它们的主要功能是相同的，即确保光罩上的图案与硅片上的图案精确对准。

对准操作：

对准操作包括粗对准和精细对准两个阶段。粗对准通常使用两个对准标记，而精细对准则需要测量更多的对准标记，通常至少20个。

对准系统会根据这些对准标记的位置计算出曝光时的准确位置，以实现极小的套刻误差（overlay）。

对准系统还可以接受外部输入的参数，对曝光位置进行进一步的校正。

曝光位置网格的修正和曝光区域内部的修正：

曝光位置网格的修正（wafer grid correction）和曝光区域内部的修正（intra-field correction）是确保整个晶圆上图案一致性的重要步骤。

这些修正参数的设置可以补偿晶圆的微小变形或光刻机的机械误差，从而提高图案的精度。

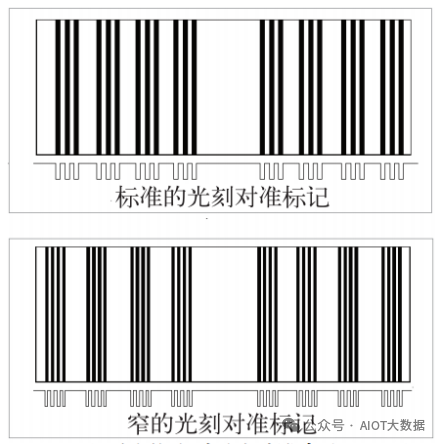

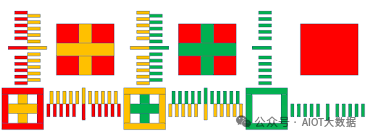

对准标记的图形：

对准标记可以是投影掩模版上的一种特定形状，与硅片上的标记套准。

掩模版上的对准标记位于掩模的左右两侧，与安装在步进光刻机机身上的基准标记对准。

整场对准（GA）标记在第一次曝光时被光刻在硅片的左右两边，用于进行每个硅片的粗对准。

精对准（FA）标记是在每个场曝光时被光刻的，用于每个硅片曝光场和掩模版的对准调节。

仿真模型：

利用电磁学时域有限差分算法，研究人员提出了用于研究对准特性的仿真模型。

这些模型可以帮助工程师更好地理解对准过程，并优化对准策略，以提高光刻工艺的效率和精度。

对准方法是一个复杂的过程，涉及到对准标记的选择、位置、对准操作和对准参数的设置。通过对准标记的精确对准和曝光位置网格的修正，可以确保光刻图案的高精度和一致性。

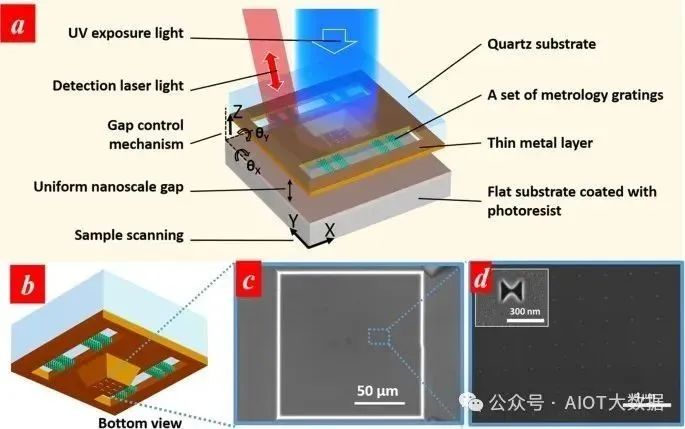

曝光

曝光是光刻工艺中的关键步骤，它决定了光刻胶在后续显影过程中的溶解行为。在曝光过程中，晶圆被放置在紫外光下，紫外光通过光掩模的透明区域照射到光刻胶上。紫外光在光刻胶的暴露区域引发化学反应，改变其溶解性。对于正性光刻胶，暴露区域变得更易溶解；对于负性光刻胶则变得更难溶解。

曝光过程可以使用各种光源进行，例如汞蒸气灯或准分子激光器。选择合适的光源对于实现高质量的光刻图案至关重要。不同的光源具有不同的波长和能量密度，因此在选择光源时需要考虑光刻胶的特性以及所需的分辨率。

为了进一步优化曝光过程，可以使用浸没光刻等技术。浸没光刻技术将晶圆和光掩模浸入液体介质中，以提高图案传输的分辨率。这种方法可以有效地减小光的散射和衍射效应，从而提高光刻图案的精度和清晰度。

浸没光刻技术是一种先进的光刻技术，它通过在光刻机投影物镜最后一个透镜的下表面与硅片上的光刻胶之间充满高折射率的液体，来提高图案传输的分辨率。这种技术并不是将晶圆完全浸没在水中，而只是在曝光区域与光刻机透镜之间充满水。光刻机的镜头必须特殊设计，以保证水随着光刻机在晶圆表面做步进扫描运动，没有泄露；水中没有气泡和污染。

浸没光刻技术的主要优点是可以实现更高的分辨率。在193nm波长下，水的折射率是1.44，可以实现NA大于1。这使得浸没光刻技术能够在不改变光源的情况下，实现更高的分辨率和更精细的光刻图案。

尽管浸没光刻技术具有许多优点，但它也面临着一些挑战。这些挑战包括控制由于浸入环境引起的缺陷，如气泡和污染；抗蚀剂与流体或面漆的相容性，以及面漆的发展；抗蚀剂的折射指数大于1.8；折射指数大于1.65的流体满足粘度、吸收和流体循环要求；折射指数大于1.65的透镜材料满足透镜设计的吸收和双折射要求。

显影

显影是光刻工艺中的关键步骤之一，它紧随曝光之后，用于选择性地去除光刻胶中可溶解的区域，从而显露出下面的图案层。显影过程对于正性光刻胶和负性光刻胶的处理方式是不同的：

正性光刻胶：在曝光后，正性光刻胶的曝光区域变得更加易溶解。因此，在显影过程中，显影液会优先溶解这些曝光区域，留下未曝光的区域形成图案。

负性光刻胶：相反，负性光刻胶的未曝光区域在显影过程中保持不变，而曝光区域则变得不易溶解。因此，显影液会溶解未曝光的区域，留下曝光区域形成图案。

显影后，晶圆需要被彻底冲洗以去除显影液和溶解的光刻胶，然后进行干燥处理。干燥过程通常涉及旋转晶圆，以便在表面形成均匀的薄膜，同时去除残留的显影液和水分。

通过显影步骤，晶圆上会留下一个精确的光刻胶图案层，这个图案层将作为后续制造步骤（如蚀刻或沉积）的模板。显影的精确性和均匀性对于确保最终产品的质量和性能至关重要。

光刻工艺，包括光刻胶的应用、掩模对准、曝光和显影过程，是半导体制造过程中不可或缺的一步。通过精心控制这些步骤，制造商可以实现高分辨率的图案转移，这对于生产先进的半导体器件是必不可少的。

刻蚀和沉积

刻蚀和沉积是制造半导体器件过程中不可或缺的两大工艺。刻蚀通过湿化学工艺或等离子体工艺，有选择性地从晶圆上去除材料，从而创建复杂的三维结构，如晶体管和互连。沉积则是将薄层材料添加到晶圆表面的过程。沉积技术包括化学气相沉积（CVD）和物理气相沉积（PVD），可以用来沉积各种材料，包括金属、绝缘体和半导体。

刻蚀

蚀刻是半导体制造过程中不可或缺的一步，它涉及选择性地从晶圆上去除材料，以创建所需的结构和特征。此过程用于定义各种组件的形状，例如晶体管、电容和后道互连等，通过去除未掩盖晶圆区域。蚀刻的关键在于选择性和均匀性，这两者对于确保芯片的质量和性能至关重要。

在半导体刻蚀中，干法刻蚀占据了主导地位，市场占比高达95%。其主要优势在于能够实现各向异性刻蚀，即刻蚀时仅垂直方向的材料被去除，而横向材料不受影响，从而保证了细小图形的保真性。相比之下，湿法刻蚀由于刻蚀方向难以控制，在先进制程中容易导致线宽减小，甚至损坏电路，进而降低芯片品质。

目前，半导体制造中广泛采用多重模板工艺，即通过多次沉积和刻蚀工艺来实现所需的特征尺寸。例如，14nm制程需要进行64次刻蚀工艺，比28nm制程增加了60%；而7nm制程所需的刻蚀步骤高达140次，比14nm制程增加了118%。这种工艺的广泛应用反映了蚀刻技术在半导体制造中的重要性和复杂性。

蚀刻工艺在半导体制造中扮演着至关重要的角色，它不仅决定了芯片的微观结构，还直接影响到芯片的整体性能和质量。随着半导体技术的不断进步，蚀刻工艺也在不断地发展和优化，以满足更高精度和更小尺寸的要求。

湿法刻蚀是一种在半导体制造过程中常用的蚀刻技术，它通过将晶圆浸入液体蚀刻剂溶液中，使刻蚀剂与暴露的材料发生化学反应，从而溶解并去除这些材料。这种方法的选择性很高，因为它可以根据不同的材料选择不同的刻蚀剂，以达到最佳的刻蚀效果。

湿法刻蚀是一种纯粹的化学反应过程，它利用化学试剂与被刻蚀材料发生化学反应，生成可溶性物质或挥发性物质，从而实现材料的去除。例如，氢氟酸（HF）可以用于刻蚀二氧化硅（SiO2），而磷酸（H3PO4）则常用于刻蚀氮化硅（Si3N4）。这些化学反应的选择性和速率可以通过调整刻蚀剂的浓度和温度来控制。

湿法刻蚀的一个显著特点是它的各向同性，即在所有方向上均匀去除材料。这意味着刻蚀过程不会优先沿着某个特定方向进行，而是均匀地在各个方向上进行。这种特性虽然有助于实现均匀的刻蚀效果，但也可能导致特征的下切，从而限制了蚀刻结构的分辨率。

尽管湿法刻蚀存在各向同性导致的分辨率限制，但它在半导体制造中仍然有着广泛的应用。特别是在需要大面积、均匀刻蚀的情况下，湿法刻蚀是一种非常有效的技术。例如，在制造某些类型的存储器和传感器时，湿法刻蚀可以用来去除大量的材料，以形成所需的结构和特征。

湿法刻蚀作为一种重要的半导体制造技术，具有其独特的优点和局限性。通过合理选择刻蚀剂和控制刻蚀条件，可以实现高效、精确的材料去除，从而满足不同半导体器件的制造需求。然而，由于其各向同性的特性，湿法刻蚀在先进制程中的应用受到了一定的限制，因此在实际应用中需要权衡利弊，选择最适合的刻蚀方法。

干法刻蚀是一种在半导体制造过程中常用的蚀刻技术，它利用等离子体与晶圆表面原子之间的化学反应，或者等离子体撞击晶圆表面所产生的物理作用，或者两者的复合作用来去除晶圆表面的材料。与湿法刻蚀相比，干法刻蚀具有更高的各向异性和选择性，因此在先进制程中得到了广泛应用。

干法刻蚀技术有多种类型，包括反应离子刻蚀（RIE）、深反应离子刻蚀（DRIE）和原子层刻蚀（ALE）。

反应离子刻蚀（RIE）：

RIE是一种结合了化学反应和离子轰击的刻蚀技术。在RIE过程中，晶圆被放置在真空室中，并暴露于由反应气体混合物产生的等离子体中。等离子体中的反应性物质与暴露的材料反应，而离子加速朝向晶圆并物理移除反应产物。RIE技术可以实现高选择性和高各向异性的刻蚀效果，因此在半导体制造中得到了广泛应用。

深反应离子刻蚀（DRIE）：

DRIE是RIE的一种变种，专门用于高纵横比的硅刻蚀。DRIE技术利用交替的沉积和刻蚀步骤来实现具有光滑侧壁的深垂直沟槽。这种方法可以实现极高的刻蚀深度和精度，因此在制造高密度的半导体器件时得到了广泛应用。

原子层刻蚀（ALE）：

ALE是一种先进的刻蚀技术，能够一次性去除一个原子层。ALE技术通过顺序的自限制反应实现，这提供了对刻蚀深度和轮廓的卓越控制。这种方法可以实现极高的刻蚀精度和选择性，因此在制造高性能的半导体器件时得到了广泛应用。

干法刻蚀作为一种重要的半导体制造技术，具有其独特的优点和局限性。通过合理选择刻蚀技术和控制刻蚀条件，可以实现高效、精确的材料去除，从而满足不同半导体器件的制造需求。在实际应用中，需要根据具体的制造要求和材料特性来选择最适合的干法刻蚀技术。

在半导体制造过程中，刻蚀是一个至关重要的步骤，它能够在晶圆表面创建复杂的结构和特征。刻蚀选择性和均匀性是评估刻蚀过程质量的关键指标，它们直接影响到最终半导体器件的性能和可靠性。

刻蚀选择性指的是刻蚀过程在去除一种材料的同时不影响另一种材料的能力。高刻蚀选择性对于保护晶圆掩膜区域的完整性和防止损坏底层非常重要。例如，在刻蚀硅的过程中，如果使用高选择性的刻蚀技术，就可以有效地去除硅材料，同时不对光刻胶或其他掩膜材料造成损害。这样可以确保在后续的制造步骤中，晶圆表面的图案能够准确无误地转移到底层材料上。

刻蚀均匀性指的是在整个晶圆表面刻蚀过程的均匀性。这对于确保器件性能的一致性非常重要。如果刻蚀过程不均匀，可能会导致在晶圆表面形成不规则的结构和特征，这将直接影响到半导体器件的性能和可靠性。例如，如果在刻蚀过程中某些区域的材料去除过多，而其他区域的材料去除不足，这将导致在这些区域形成不同的电学特性，从而影响到器件的整体性能。

刻蚀是半导体制造过程中基本的一步，它能够在晶圆表面创建复杂的结构和特征。通过仔细选择适当的刻蚀技术并保持高刻蚀选择性和均匀性，制造商可以生产出高性能和高可靠性的先进半导体器件。这不仅有助于提高产品的质量和竞争力，还可以满足不断增长的市场需求和技术进步的要求。

薄膜沉积

薄膜沉积是半导体制造过程中关键的一步，用于在晶片表面上形成薄而均匀的材料层。这些薄膜可以用作绝缘层、导电层或掺杂层，以实现半导体器件的功能。薄膜沉积工艺主要分为物理气相沉积（PVD）和化学气相沉积（CVD）两大类。

化学气相沉积 (CVD)：

CVD 是一种沉积技术，通过热能、放电或紫外光照射等化学反应方式，将反应物在晶圆表面形成稳定的固态薄膜。CVD 技术广泛应用于芯片制造过程中，可以用于沉积介电材料、导电材料或半导体材料。

CVD 工艺能够沉积高纯度、低缺陷的薄膜，确保器件性能和可靠性。此外，CVD 还具有均匀性和可控性，通过精确控制气相反应物的流量和反应条件，可以实现薄膜的厚度和成分均匀性。

物理气相沉积 (PVD)：

与 CVD 不同，PVD 是一种物理过程，通常使用氩气等气体。在真空环境中，氩离子被加速撞击靶材，导致靶材原子被溅射出来，并以雪片状沉积在晶圆表面。

PVD 技术主要用于沉积金属薄膜和硬质合金薄膜，广泛应用于电子元器件、机械零部件、工具和模具等领域。

PVD 技术的优点是可以沉积各种不同类型的材料，包括金属、陶瓷和聚合物等。此外，PVD 技术还可以实现高精度、高效率和低成本的薄膜制造。

薄膜沉积是半导体制造过程中不可或缺的一部分，它能够为半导体器件提供各种功能性的薄膜。通过选择合适的薄膜沉积技术和工艺参数，可以实现高质量、高效率和高可靠性的薄膜制造，从而满足不同应用领域的需求。

物理气相沉积（PVD）

物理气相沉积（PVD）是一种通过物理手段将材料从固态或液态源转移到基片表面的技术。PVD技术主要包括以下两种方法：

蒸发沉积（Evaporation Deposition）：

蒸发沉积是通过加热材料至蒸发或升华状态，使其形成蒸气，然后这些蒸气在基片表面冷凝形成薄膜。加热方式可以是电阻加热、电子束加热和激光加热等。这种方法通常用于沉积金属薄膜和某些特定的有机材料薄膜。

溅射沉积（Sputtering Deposition）：

溅射沉积是通过等离子体轰击靶材，将其原子或分子溅射到基片表面。这种方法可以沉积各种材料，包括金属、氧化物和氮化物。溅射沉积具有较高的沉积速率和均匀性，适用于大面积基片的薄膜制备。

为了获得高质量的薄膜，优化PVD工艺参数至关重要。以下是一些常见的PVD工艺参数及其优化方法：

1. 工作压力：

影响：工作压力影响等离子体的密度和能量，从而影响薄膜的沉积速率和质量。

优化方法：通常，较低的工作压力（例如10^3到10^1托）有助于获得更均匀和致密的薄膜。

2. 靶材功率：

影响：靶材功率决定了溅射速率和等离子体的能量。

优化方法：通过调节RF或DC电源的功率，可以控制溅射速率。通常需要在沉积速率和薄膜质量之间找到平衡。

3. 基底温度：

影响：基底温度影响薄膜的结晶结构和附着力。

优化方法：根据不同的材料和应用，基底温度可以在室温到几百摄氏度之间调整。较高的基底温度通常有助于提高薄膜的结晶质量和附着力。

4. 溅射气体种类和流量：

影响：溅射气体的种类和流量直接影响等离子体的性质和溅射效率。

优化方法：常用的溅射气体包括氩气、氮气和氧气。通过调节气体流量，可以控制等离子体的密度和能量，从而影响薄膜的成分和结构。

5. 靶材与基底的距离：

影响：这个距离影响粒子的能量分布和薄膜的均匀性。

优化方法：通常，较短的距离可以提高薄膜的均匀性，但可能会降低沉积速率。需要根据具体应用进行调整。

6. 沉积时间：

影响：沉积时间直接影响薄膜的厚度。

优化方法：通过控制沉积时间，可以精确控制薄膜的厚度。需要结合沉积速率来确定合适的沉积时间。

7. 气氛环境：

影响：气氛环境（如真空度、背景气体）会影响薄膜的化学成分和物理性质。

优化方法：保持高真空度可以减少杂质的引入，提高薄膜的纯度。

8. 基底清洗和预处理：

影响：基底表面的清洁度和预处理会影响薄膜的附着力和质量。

优化方法：在沉积前进行基底清洗（如超声波清洗、等离子体清洗）和预处理（如预溅射）可以提高薄膜的附着力和质量。

优化PVD工艺参数需要综合考虑以上各个因素，并根据具体的材料和应用进行调整。通常需要通过实验和经验积累来找到最佳的工艺参数组合。

化学气相沉积（CVD）

化学气相沉积（CVD）是一种通过化学反应在基片表面形成薄膜的技术。CVD工艺通常在高温下进行，反应气体在基片表面发生化学反应，生成固态薄膜。以下是几种常见的CVD方法：

低压化学气相沉积（LPCVD）：

环境条件：LPCVD在低压环境中进行。

优点：低压环境有助于提高薄膜的均匀性和覆盖性，因为低压减少了气体分子的碰撞频率，使得反应气体分子能够更均匀地到达基片表面。

应用材料：LPCVD适用于沉积氧化硅、氮化硅等材料，这些材料在半导体制造中常用于绝缘层和钝化层。

等离子增强化学气相沉积（PECVD）：

激发方式：PECVD利用等离子体来激发和加速化学反应。等离子体是由高能电子与反应气体分子碰撞产生的，这些高能电子可以打破反应气体分子的化学键，从而降低化学反应所需的活化能。

优点：PECVD使得沉积过程可以在较低温度下进行，这对于一些对高温敏感的基片材料非常重要。

应用材料：PECVD常用于沉积硅化物、氮化物和有机薄膜，这些材料在半导体制造中用于各种功能层，如导电层、介电层和阻隔层。

大气压化学气相沉积（APCVD）：

环境条件：APCVD在大气压下进行。

优点：大气压环境使得APCVD工艺相对简单且成本较低，因为它不需要特殊的真空设备。

缺点：由于大气压下气体分子的碰撞频率较高，可能导致薄膜均匀性较低。

应用领域：APCVD适用于需要较低成本的大规模应用，如某些类型的太阳能电池和显示器制造。

CVD技术通过在基片表面发生化学反应来形成薄膜，不同的CVD方法在环境条件、激发方式和应用材料上有所不同。LPCVD在低压环境下进行，有助于提高薄膜的均匀性和覆盖性；PECVD利用等离子体激发，使沉积在较低温度下进行；APCVD则在大气压下进行，工艺简单且成本较低，但薄膜均匀性较低。每种CVD方法都有其特定的应用场景和优势，选择合适的CVD方法对于获得高质量的薄膜至关重要。

分子束外延（MBE）

分子束外延（MBE）是一种在超高真空环境下，将分子束以原子层的形式沉积到基底上的技术。该技术通过精确控制分子束的流量和基底温度，实现对薄膜厚度和组成的精确控制，具有高精度和高纯度的特点，广泛应用于高性能半导体器件、量子点和纳米结构、传感器材料等领域。

技术原理：

MBE技术的工作原理是在超高真空环境中，将预先加热的固体材料（靶材）蒸发或升华，形成分子束。这些分子束以原子层的形式沉积到基底上，通过精确控制分子束的流量和基底温度，可以实现对薄膜厚度和组成的精确控制。

特点：

高精度：MBE技术可以在原子层级控制薄膜的组成和厚度，实现极高的沉积精度。

高纯度：在超高真空环境下工作，避免了杂质的引入，保证了薄膜的高纯度。

应用：

高性能半导体器件：MBE技术常用于制备高电子迁移率晶体管（HEMT），通过精确控制材料的原子层结构，提高晶体管的性能。

量子点和纳米结构：MBE技术可以制备出具有特殊电学和光学性能的量子点和纳米结构，为新型半导体器件的研发提供了新的思路。

传感器材料：MBE技术可以制备出高性能的传感器材料，用于各种传感器设备中。

技术发展历史和未来趋势：

MBE技术起源于20世纪60年代末，随着超高真空技术和表面分析技术的发展而逐渐成熟。

未来，随着对高性能、小尺寸半导体器件需求的不断增加，MBE技术有望在新型半导体材料和器件的研发方面发挥更重要的作用，例如在二维材料和量子比特器件的制备方面。

优缺点对比：

优点：超高的精度和纯度，能够制备出高质量的薄膜。

缺点：设备成本非常高，生产效率相对较低。

技术安全性和环保性：

MBE技术在超高真空环境下运行，一般不存在对环境和操作人员安全的危害，因为其过程主要涉及物理沉积过程，没有化学反应产生有害物质。

技术成本：

MBE设备的成本极高，包括超高真空设备、分子束源等部件，而且设备的运行和维护也需要专业的技术人员和昂贵的耗材，因此其总体成本较高。

与其他相关技术的关联性：

MBE与MOCVD（金属有机化学气相沉积）有一定的关联，二者都可用于半导体材料的生长。但MBE主要基于物理沉积原理，而MOCVD基于化学气相反应。MBE在高精度控制方面具有优势，而MOCVD在某些材料体系的大规模生长方面更具优势。

技术标准化和规范化：

在高性能半导体器件等领域，MBE技术的一些操作和工艺参数逐渐趋于标准化，例如在特定半导体材料的生长温度、分子束流量等方面，有一些行业内公认的标准操作流程。

技术研究进展的最新动态：

最近在MBE技术中有研究人员利用新的基底材料和分子束源，成功制备出具有特殊电学和光学性能的半导体薄膜，为新型半导体器件的研发提供了新的思路。

技术应用的限制条件：

MBE技术对基底材料的要求较高，需要基底表面具有高度的平整度和清洁度。

同时，超高真空环境的维持也需要特殊的设备和操作条件，对环境的稳定性要求也较高。

原子层沉积（ALD）

技术原理：ALD是一种基于气相化学反应的薄膜沉积方法，通过前驱体分子在表面的化学吸附、分解和产物去除等步骤，实现对薄膜厚度和成分的精确控制。在这个过程中，前驱体气体的种类起着关键作用，不同的前驱体气体决定了沉积薄膜的化学成分。例如，在制备氧化铝薄膜时，常用的前驱体气体为三甲基铝。通过交替通入前驱体气体和惰性气体吹扫，将传统的化学气相反应有效地分解成两个半反应，从而形成均匀的薄膜。

特点：超高精度：ALD技术可以实现亚纳米级的薄膜厚度控制，且具有较高的可重复性。例如在微电子器件中，如晶体管的栅极氧化层制备，ALD能够精确控制氧化层的厚度到亚纳米级别，确保晶体管的性能稳定性。

良好保形性：由于ALD存在生长的自限制性，得到的薄膜具有良好的均匀性和较高的密度，适用于复杂结构表面的均匀包覆。在制备三维微纳结构的薄膜时，ALD技术能够在复杂的表面形状上均匀地沉积薄膜，保证薄膜的质量和性能。

广泛应用：ALD技术已广泛应用于微电子、新能源、电子和光电材料、催化等各个领域。在微电子领域，除了上述提到的晶体管栅极氧化层制备，还用于制备金属  绝缘体  金属（MIM）电容器的绝缘层等。

技术发展历史和未来趋势：ALD技术的发展始于20世纪70年代，随着对薄膜厚度和成分精确控制需求的增加而不断发展。未来，随着微电子技术向更小尺寸和更高性能发展，ALD技术在原子层级的精确控制优势将使其在新型微电子器件、能源存储器件等领域有更广泛的应用前景，例如在下一代锂电池电极材料的表面包覆方面。

优缺点对比：与MBE相比，ALD在薄膜厚度的精确控制方面同样具有优势，但在生产效率上可能相对较低。然而，ALD的设备成本相对MBE要低一些，并且可以在相对较低的真空度下运行，在工业应用方面具有一定的优势。ALD的缺点是前驱体气体通常较为昂贵，且反应过程相对复杂，需要精确控制气体的流量和时间。

技术安全性和环保性：由于ALD涉及到化学前驱体气体，其中一些可能具有一定的毒性或可燃性，因此在操作过程中需要严格的安全措施，如气体的储存、输送和排放处理等。从环保角度来看，需要确保反应过程中产生的废气得到妥善处理，以避免对环境造成污染。

技术成本：ALD设备的成本相对较高，主要包括反应腔室、气体输送系统和控制系统等部分。前驱体气体的成本也较高，而且设备的运行和维护需要专业人员，这都增加了ALD技术的总体成本。

与其他相关技术的关联性：ALD与PECVD（等离子体增强化学气相沉积）有一定的关联，二者都是基于化学气相反应的薄膜沉积技术。ALD的特点是原子层级的精确控制，而PECVD主要利用等离子体来增强化学反应速率，在制备一些需要快速沉积的薄膜时具有优势，二者在某些应用场景下可以相互补充。

技术标准化和规范化：在微电子等领域，ALD技术的一些工艺参数如前驱体气体的流量、反应温度和时间等已经开始逐渐标准化，以确保不同设备和实验室之间制备的薄膜性能具有可比性。

技术研究进展的最新动态：近期在ALD技术研究中，有研究人员开发出了新的前驱体气体，能够在较低的温度下实现高质量薄膜的沉积，这对于在一些对温度敏感的基底材料上应用ALD技术具有重要意义。

技术应用的限制条件：ALD技术对前驱体气体的纯度要求较高，杂质可能会影响薄膜的质量。同时，反应过程对温度、气体流量和时间等参数的精确控制要求较高，这需要较为精密的设备和操作技术。

旋涂（Spin Coating）

技术原理：旋涂是利用高速旋转将液态材料均匀分布在基片上的技术。在旋涂过程中，液态材料在离心力的作用下均匀铺展在基片表面，然后通过热处理形成薄膜。旋涂过程中的转速是一个关键参数，不同的转速会影响液态材料在基片上的铺展厚度和均匀性。

特点：操作简单：旋涂设备相对简单，操作容易，不需要复杂的真空系统或化学反应设备。例如，在实验室环境下，研究人员可以很容易地使用旋涂设备制备各种薄膜样品。

适用于多种材料：旋涂技术适用于多种液态材料的薄膜制备，包括光刻胶、有机聚合物溶液等。

应用广泛：常用于制造光刻胶层和某些有机薄膜。在集成电路制造中，光刻胶层的制备是一个关键步骤，旋涂技术能够快速、均匀地将光刻胶涂覆在硅片表面，为后续的光刻工艺提供良好的基础。

技术发展历史和未来趋势：旋涂技术由来已久，随着半导体和微电子技术的发展而不断发展。未来，随着有机电子器件和柔性电子技术的发展，旋涂技术有望在这些新兴领域的薄膜制备方面继续发挥重要作用，例如在柔性有机太阳能电池的制备方面。

优缺点对比：与其他薄膜沉积技术相比，旋涂的优点是操作简单、成本低、适用于多种液态材料。然而，其缺点是难以精确控制薄膜的厚度，并且薄膜的均匀性在一定程度上受到基片形状和尺寸的影响。

技术安全性和环保性：旋涂技术一般比较安全，因为它主要涉及液态材料的物理操作，没有化学反应产生有害物质。但是，在处理某些有机溶剂型的液态材料时，需要注意通风和防火安全措施。

技术成本：旋涂设备的成本相对较低，包括旋转平台、电机和控制系统等部分。液态材料的成本因材料而异，但总体来说，旋涂技术的成本相对其他薄膜沉积技术较低。

与其他相关技术的关联性：旋涂技术与其他薄膜沉积技术相比相对独立，但在一些多层薄膜结构的制备中，可以与其他技术如蒸镀等结合使用。例如，先通过旋涂制备有机薄膜层，再通过蒸镀制备金属电极层。

技术标准化和规范化：在光刻胶层的制备方面，旋涂技术已经有比较成熟的标准操作流程，包括转速、旋涂时间等参数的设定，以确保光刻胶层的质量。

技术研究进展的最新动态：目前在旋涂技术研究方面，有研究人员致力于改进旋涂设备，以提高其对薄膜厚度的控制精度，例如采用新的旋转模式或辅助装置。

技术应用的限制条件：旋涂技术对液态材料的粘度有一定的要求，粘度太高或太低都会影响旋涂的效果。同时，基片的形状和尺寸也会对旋涂的均匀性产生影响，对于一些复杂形状或较大尺寸的基片，可能难以获得均匀的薄膜。

电化学沉积（ECD），也称为电镀

技术原理：ECD，也称为电镀，是一种通过施加电流将溶液中的金属离子还原到晶圆表面的技术。在电镀过程中，金属离子在阴极（晶圆表面）得到电子并沉积为金属原子，形成金属薄膜。电镀液的成分是一个关键参数，例如，在铜互连的电镀中，电镀液中除了含有铜离子外，还含有添加剂来调节铜的沉积速率和薄膜质量。

特点：高效沉积：ECD技术可以实现高效的金属薄膜沉积。在集成电路制造中，对于铜互连的沉积，ECD能够快速地在晶圆表面沉积出足够厚度的铜薄膜，满足电路的导电需求。

良好导电性：电镀得到的金属薄膜通常具有良好的导电性。这对于在电子器件中作为导电线路的铜互连等应用非常重要。

特定应用：ECD主要用于铜互连的沉积，在集成电路制造中发挥着重要作用。

技术发展历史和未来趋势：电化学沉积技术历史悠久，早在19世纪就已经被应用。随着集成电路技术的不断发展，ECD在铜互连等方面的应用也不断发展。未来，随着集成电路向更小尺寸和更高性能发展，ECD技术需要不断改进以满足对铜互连薄膜质量和沉积精度的更高要求，例如在新型铜合金薄膜的电镀方面。

优缺点对比：与其他薄膜沉积技术相比，ECD的优点是沉积效率高、导电性好、成本相对较低。然而，其缺点是对电镀液的成分和纯度要求较高，并且可能会产生一些副反应，影响薄膜的质量。

技术安全性和环保性：ECD技术涉及到电镀液，其中一些成分可能具有腐蚀性或毒性，因此在操作过程中需要注意安全防护措施，如穿戴防护手套和眼镜等。从环保角度来看，电镀过程中产生的废水需要经过处理，以去除其中的金属离子和添加剂等有害物质，避免对环境造成污染。

技术成本：ECD设备的成本相对较低，主要包括电源、电镀槽和搅拌装置等部分。电镀液的成本因成分而异，但总体来说，ECD的成本相对其他薄膜沉积技术较低。不过，电镀过程中的能源消耗也是成本的一部分，需要加以考虑。

与其他相关技术的关联性：ECD与其他薄膜沉积技术如PVD和CVD等有一定的区别，但在一些多层薄膜结构的制备中，可以与其他技术结合使用。例如，在制备金属  绝缘体  金属结构时，可以先通过ECD制备金属层，再通过CVD制备绝缘体层。

技术标准化和规范化：在集成电路制造等领域，ECD技术的一些工艺参数如电镀电流密度、电镀时间、电镀液成分等已经有比较成熟的标准操作流程，以确保铜互连等薄膜的质量。

技术研究进展的最新动态：近期在ECD技术研究中，有研究人员通过改进电镀液的配方和电镀工艺，提高了铜互连薄膜的质量和沉积精度，为集成电路的性能提升提供了可能。

技术应用的限制条件：ECD技术对电镀液的成分和纯度要求较高，杂质可能会导致薄膜出现缺陷。同时，电镀过程对电流密度、温度和搅拌等参数的精确控制要求较高，这需要较为精密的设备和操作技术。

除了PVD和CVD之外，MBE、ALD、旋涂和ECD等薄膜沉积技术也在各自的领域中发挥着重要作用。不同的薄膜沉积工艺有各自的优缺点和应用场景。在半导体制造中，选择合适的沉积工艺取决于具体的器件要求、材料特性以及工艺控制的精度。PVD 和 CVD 是最常用的两大类，但其他技术如 MBE 和 ALD 也在特定应用中扮演着重要角色。

化学机械抛光

在沉积之后，晶圆会经过一系列的抛光步骤以创建光滑、镜面般的表面。这一点非常重要，因为任何表面缺陷或污染物都可能会对最终半导体器件的性能和可靠性产生不利影响。抛光过程通常结合了化学和机械技术，例如化学机械平坦化（CMP）。该过程使用含有研磨颗粒和化学反应剂的浆料，以受控的方式从晶圆表面去除材料。

化学机械抛光（Chemical Mechanical Polishing，CMP）是半导体器件制造工艺中的一种关键技术，用于对正在加工中的硅片或其他衬底材料进行平坦化处理。

CMP的基本原理

CMP技术结合了化学腐蚀和机械磨削的原理，通过特殊设计的抛光液和抛光垫对晶圆进行处理。例如在某款先进芯片制造过程中，晶圆材质为硅，使用的抛光液含有纳米级的二氧化硅磨粒以及氢氧化钾作为化学腐蚀剂。在抛光过程中，抛光液中的氢氧化钾与硅基底发生化学反应，在硅表面生成一层易于去除的硅酸盐水化层。随后，抛光垫上的二氧化硅磨粒在机械力的作用下，对硅酸盐水化层进行微量的磨削和切削，从而实现材料的去除和平坦化，最终达到表面粗糙度小于0.5纳米的高质量表面。

CMP的工作流程

CMP的工作流程通常包括以下几个步骤：

预处理：对晶圆进行清洗和粗磨，以去除表面的油污、氧化物及较大的加工痕迹，为后续的CMP加工创造有利条件。例如在某芯片制造中，会先用有机溶剂清洗晶圆表面的油污，再用特定的粗磨设备去除表面较厚的氧化物层。

抛光液配制：根据晶圆材质和加工要求，精确配制含有特定磨粒和化学腐蚀剂的抛光液。抛光液的成分、浓度及pH值等参数对加工效果有直接影响。如在生产某种高端芯片时，根据硅晶圆的特性，配制的抛光液中磨粒浓度为10%，pH值控制在10  11之间。

抛光操作：将晶圆置于抛光机上，调整合适的下压力和旋转速度，使晶圆与抛光垫及抛光液之间形成稳定的接触和相对运动。在抛光过程中，需密切监控抛光液的使用情况，并及时补充或更换以保证加工效果。以某一特定型号的晶圆抛光为例，下压力设定为100  150克每平方厘米，旋转速度为每分钟80  100转。

后处理：抛光完成后，对晶圆进行彻底的清洗和干燥，以去除残留的抛光液和微细磨粒。随后，可根据需要对晶圆进行进一步的检测和处理，如表面粗糙度测量、缺陷检测等。在实际生产中，会采用高精度的光学检测设备对晶圆表面进行检测，确保表面粗糙度达到预期标准并且无明显缺陷。

CMP的核心组成部分

CMP系统的核心组成部分包括抛光盘、抛光垫、晶圆承载器、向下施力装置、研磨液装置、研磨液喷头和修整器等。这些部件共同协作，确保CMP过程的顺利进行。例如在某CMP设备中，抛光盘采用特殊的陶瓷材料，具有良好的耐磨性和热稳定性；抛光垫则是由高分子聚合物制成，表面具有特定的纹理结构，有助于提高抛光效果。

CMP的应用领域

CMP技术在半导体制造、光学器件加工及精密机械部件制造等领域发挥着重要作用。

在半导体制造中，CMP被广泛应用于硅片的平坦化处理，为后续的薄膜淀积、光刻等工艺提供高质量的衬底材料。以某先进的微处理器芯片制造为例，在多层金属布线工艺中，每一层金属布线之前都需要进行CMP操作，以确保金属层之间有良好的电学连接和平坦的表面。

在光学器件加工中，CMP可用于去除加工痕迹、改善表面光洁度和光学性能。比如在制造高精度的光学镜片时，CMP技术能够将镜片表面的粗糙度从微米级降低到纳米级，大大提高了镜片的光学透过率和成像质量。

在精密机械部件制造中，CMP技术能够满足对表面平整度和光洁度的极高要求。例如在制造航空航天领域的精密轴承时，CMP技术可以使轴承表面达到极高的平整度，减少摩擦和磨损，提高轴承的使用寿命。

CMP过程中常见问题及其解决方法

在CMP过程中，会遇到一些常见的问题：

抛光不均匀

问题原因：可能是由于抛光垫磨损不均匀、晶圆与抛光垫之间的压力分布不均匀或者抛光液在晶圆表面分布不均匀导致的。

解决方法：对于抛光垫磨损不均匀的情况，可以定期对抛光垫进行修整，保证其表面平整度。如果是压力分布不均匀，可以采用分区压力控制技术，根据晶圆不同区域的需求调整压力。而对于抛光液分布不均匀的问题，优化研磨液喷头的设计，确保抛光液能够均匀地喷洒在晶圆表面。

表面划痕

问题原因：主要是由抛光液中的大颗粒杂质、抛光垫表面的异物或者晶圆在抛光过程中的意外振动引起的。

解决方法：为了避免抛光液中的大颗粒杂质，可以在使用抛光液之前对其进行过滤处理，确保磨粒大小均匀。定期清洁抛光垫表面，防止异物存在。同时，提高设备的稳定性，减少晶圆在抛光过程中的振动。

抛光液泄漏

问题原因：可能是研磨液装置密封不良或者研磨液喷头堵塞导致抛光液溢出。

解决方法：检查研磨液装置的密封部件，及时更换损坏的密封件。对于喷头堵塞的情况，定期清理喷头，确保抛光液能够正常喷出而不会泄漏。

CMP技术的成本效益分析

初始投资

CMP设备价格昂贵，尤其是高精度、高自动化程度的设备。一台先进的CMP设备可能需要数百万美元的投资，还需要配套的厂房设施、电力供应和环境控制系统等，这部分的初始投资成本相当高。

运行成本

运行过程中，抛光液和抛光垫是主要的消耗品。抛光液需要根据不同的工艺要求定期更换，其成本较高。抛光垫也有一定的使用寿命，需要定期更换，而且高质量的抛光垫价格也不菲。此外，设备的运行需要消耗大量的电能，这也是运行成本的一部分。

维护费用

CMP设备结构复杂，包含多个精密部件，需要定期进行维护保养。维护人员需要具备专业的知识和技能，维护过程中可能需要更换一些昂贵的零部件，这使得维护费用较高。

长期的经济效益

尽管CMP技术的初始投资、运行成本和维护费用都很高，但它在半导体制造等领域能够提高产品的质量和性能，从而提高产品的市场竞争力。例如，在半导体芯片制造中，通过CMP技术获得的高质量衬底可以提高芯片的电学性能、降低功耗，从而在市场上获得更高的价格和更多的市场份额。从长远来看，CMP技术带来的经济效益是显著的。

CMP技术与其他表面处理技术的对比

与干法刻蚀的对比

工艺复杂性：干法刻蚀工艺需要复杂的真空设备和精确的气体控制，工艺复杂度较高；而CMP相对来说设备结构和操作流程较为直观简单。

成本：干法刻蚀设备的初始投资和运行成本都很高，因为其需要特殊的真空设备和昂贵的气体源；CMP虽然设备和消耗品成本也不低，但整体成本相对干法刻蚀还是有一定优势。

适用范围：干法刻蚀主要用于图案转移、蚀刻等方面，在对表面平整度要求不是特别高的情况下适用；CMP则主要侧重于表面平坦化，对于需要高精度平坦化的半导体制造等领域更为适用。

与湿法刻蚀的对比

工艺复杂性：湿法刻蚀工艺相对简单，但是对刻蚀的选择性和各向异性控制较难；CMP则是通过化学和机械协同作用，能够更好地控制材料去除和表面平整度。

成本：湿法刻蚀的设备成本相对较低，但是化学试剂的消耗和处理成本较高；CMP设备成本较高，但抛光液的成本相对湿法刻蚀试剂来说在一些情况下更容易控制。

适用范围：湿法刻蚀适用于一些对形状和尺寸精度要求不是特别高的表面处理；CMP则广泛应用于对表面平整度和光洁度要求极高的半导体制造、光学器件加工等领域。

CMP技术的环境影响

抛光液的处理和回收

CMP抛光液中含有化学腐蚀剂和磨粒，如果直接排放会对环境造成污染。因此，需要对抛光液进行处理和回收。一些企业采用过滤、化学沉淀等方法回收抛光液中的磨粒和化学物质，减少对环境的污染。

废水排放

在CMP过程中，清洗晶圆产生的废水含有残留的抛光液成分，需要经过处理达到环保标准后才能排放。通常采用物理化学方法，如混凝、吸附等处理废水，去除其中的污染物。

能源消耗

CMP设备运行需要消耗大量的电能，这在一定程度上会增加能源消耗和碳排放。为了降低能源消耗，可以采用节能型的设备和优化的工艺参数，提高设备的能源利用效率。

CMP技术的最新研究进展

新的抛光材料

近年来，研究人员正在探索一些新型的抛光材料，如石墨烯基复合抛光材料。这种材料具有良好的化学稳定性和机械性能，在CMP过程中能够提供更高效的材料去除率和更好的表面质量。

改进的工艺方法

一种新的基于等离子体辅助的CMP工艺正在研发中。该工艺利用等离子体对晶圆表面进行预处理，能够增强化学腐蚀和机械磨削的协同作用，提高抛光效率和表面质量。

新型设备

出现了一些具有更高自动化程度和精度的CMP设备。例如，新型设备采用了智能传感器，可以实时监测抛光过程中的各种参数，如压力、温度、抛光液流量等，并根据监测结果自动调整工艺参数，提高抛光的稳定性和一致性。

化学机械抛光技术是一种先进的表面处理技术，它结合了化学和机械的原理，在半导体制造等多个领域有着广泛的应用。其工作流程包括预处理、抛光液配制、抛光操作和后处理等环节，核心组成部分包含抛光盘、抛光垫等多个部件。

CMP技术在应用中面临一些挑战，如抛光不均匀、表面划痕等常见问题，但也有相应的解决方法。在成本效益方面，虽然初始投资、运行成本和维护费用较高，但长期经济效益显著。与干法刻蚀、湿法刻蚀等其他表面处理技术相比，CMP技术在工艺复杂性、成本和适用范围等方面有其自身的特点。

CMP技术对环境有一定影响，包括抛光液处理和回收、废水排放和能源消耗等方面，但可以通过一些措施来降低环境影响。同时，CMP技术的最新研究进展展示了其不断发展的潜力，如新型抛光材料、改进的工艺方法和新型设备等。

未来，CMP技术将继续朝着提高平坦化效果、控制精度、智能化和自动化等方向发展，为现代工业特别是半导体制造等领域的发展持续提供重要支持。

CMP工艺的目的

化学机械抛光（CMP）工艺的主要目的是实现晶圆表面的全局平坦化，为后续的光刻和刻蚀工艺提供一个平整的基底。这一过程对于多层互连结构和细微线宽技术尤为重要，因为只有在平坦的表面上，才能确保光刻和刻蚀工艺的精度和一致性。

CMP工艺广泛应用于以下几个方面：

平坦化氧化层

在集成电路制造过程中，氧化层（如二氧化硅）的平坦化是非常关键的一步。CMP技术能够有效地去除多余的氧化层，使得晶圆表面达到所需的平坦度。这一步骤通常发生在层间绝缘膜（ILD）和元器件间隔离膜（IMD）的平坦化工艺中。

平坦化金属层

随着集成电路层数的增加，金属层（如铜、铝）的平坦化变得越来越重要。特别是在铜布线工艺中，新的层间导线连接方式“接触窗”（大马士革工艺）得到了广泛应用。在这种工艺中，CMP技术用于抛光通孔和双大马士革结构中的细铜线，以确保金属层的平坦度。

平坦化多晶硅层

多晶硅层的平坦化也是CMP工艺的一个重要应用。多晶硅层在集成电路制造中用于形成晶体管的栅极和其他结构。通过CMP技术，可以实现多晶硅层的全局平坦化，从而提高器件的性能和可靠性。

CMP工艺的关键技术

为了实现上述目的，CMP工艺需要应用到纳米级抛光、清洗、膜厚在线检测、智能化控制等多项关键先进技术。具体来说，CMP设备需要具备以下几项关键技术：

抛光技术：实现纳米尺度的“抛的光”、晶圆全局“抛得平”，这是CMP工艺的基础。

清洗技术：由于制程线宽不断缩减和抛光液配方愈加复杂，抛光后更难以清洗，因此需要CMP设备中清洗单元具备强大的清洁能力来实现更彻底的清洁效果，同时还不会破坏晶圆表面极限化微缩的特征结构。

膜厚在线检测技术：通过先进的终点检测系统对不同材质和厚度的磨蹭实现3~10nm分辨率的实时厚度测量，防止过抛。

智能化控制技术：实现晶圆抛光动作“停得准”、以及抛光后纳米颗粒“洗得净”。

CMP工艺在现代集成电路制造中扮演着至关重要的角色，它不仅能够实现晶圆表面的全局平坦化，还能够为后续的光刻和刻蚀工艺提供高质量的基底，从而推动集成电路技术的发展。

CMP工艺的基本原理

化学机械抛光（CMP）工艺的基本原理是结合了化学蚀刻和机械研磨两种技术。这种结合使得CMP工艺能够在实现晶圆表面全局平坦化的同时，避免了单纯物理研磨所带来的机械损伤和表面粗糙度问题。

化学反应

在CMP工艺中，抛光液中的化学成分会与待抛光材料发生化学反应，生成容易去除的化合物或软化材料表面。这种化学反应有助于提高抛光效率，因为它能够预先处理材料表面，使其更容易被机械磨削去除。例如，抛光液中的氧化剂可以在抛光表面形成一层结合力弱的氧化膜，有利于后续机械去除。

机械研磨

与此同时，CMP工艺还利用了抛光垫和抛光液中的磨粒对材料进行机械磨削。这些磨粒在抛光过程中会对材料表面产生摩擦作用，去除反应生成的化合物及材料表面。这种机械研磨作用与化学反应相结合，使得CMP工艺能够在实现晶圆表面全局平坦化的同时，避免了单纯物理研磨所带来的机械损伤和表面粗糙度问题。

CMP工艺的优势

CMP工艺的这种结合化学反应和机械研磨的原理，使得它在半导体制造中具有以下优势：

高效去除材料：通过化学反应和机械研磨的协同作用，CMP工艺能够高效去除晶圆表面的多余材料。

实现全局平坦化：CMP工艺能够实现晶圆表面的全局平坦化，为后续的光刻和刻蚀工艺提供一个平整的基底。

 避免机械损伤：相比于单纯的物理研磨，CMP工艺能够避免引入显著的机械损伤，如划痕和位错。

CMP工艺的基本原理是结合了化学蚀刻和机械研磨两种技术，通过化学反应和机械研磨的协同作用，实现晶圆表面的全局平坦化。这种原理使得CMP工艺在半导体制造中具有高效去除材料、实现全局平坦化和避免机械损伤等优势。

CMP工艺的组成部分

CMP（化学机械抛光）工艺是半导体制造过程中的一个关键步骤，它涉及多个组成部分的协同工作，以实现晶圆表面的全局平坦化。根据搜索结果和提供的信息，CMP工艺的主要组成部分包括抛光液、抛光垫和抛光机。

抛光液（Slurry）

抛光液是CMP工艺中不可或缺的材料，它包含氧化剂、络合剂、腐蚀抑制剂、pH调节剂和磨粒等成分。这些成分在化学和机械两个方面都起到重要作用。具体来说，氧化剂可以促进待抛光材料表面的氧化反应，生成易于去除的氧化物；络合剂和腐蚀抑制剂则可以控制抛光液的化学活性，防止过度腐蚀；pH调节剂用于调节抛光液的酸碱性，以适应不同材料的抛光需求；磨粒则是进行机械磨削的关键，它们在抛光过程中对材料表面产生摩擦作用，去除反应生成的化合物及材料表面。

抛光垫（Polishing Pad）

抛光垫是安装在旋转的抛光盘上的一个关键组件，它具有一定的硬度和弹性，可以有效地配合抛光液进行材料去除。抛光垫的材质和设计会影响抛光过程中的压力分布、抛光液的传输以及材料去除速率。通常，抛光垫是由聚氨酯等材料制成，表面具有特殊的沟槽设计，以提高抛光均匀性和效率。

抛光机（Polishing Machine）

抛光机是执行CMP工艺的设备，它包括旋转盘、晶圆夹具和抛光液分配系统。抛光机通过控制抛光的压力、速度和时间来实现对晶圆表面的精确抛光。旋转盘的高速旋转提供了必要的机械动力，晶圆夹具则确保晶圆在抛光过程中的稳定性和定位精度。抛光液分配系统负责将抛光液均匀地分配到抛光垫和晶圆表面，以保证抛光过程的均匀性和一致性。

CMP工艺的组成部分包括抛光液、抛光垫和抛光机。这些组成部分在化学和机械两个方面协同工作，以实现晶圆表面的全局平坦化。抛光液提供了化学反应所需的成分，抛光垫则提供了机械磨削的支撑和压力分布，而抛光机则通过控制压力、速度和时间来实现对晶圆表面的精确抛光。这些组成部分的协同工作使得CMP工艺在半导体制造中具有高效去除材料、实现全局平坦化和避免机械损伤等优势。

CMP工艺步骤

CMP（化学机械抛光）工艺是半导体制造过程中实现晶圆表面全局平坦化的重要步骤。以下是CMP工艺的主要步骤：

晶圆装载

首先，需要将待抛光的晶圆固定在抛光机的晶圆夹具上。这一步骤需要确保晶圆在抛光过程中的稳定性和定位精度。

抛光液分配

接下来，抛光液需要均匀地分布在晶圆和抛光垫之间。抛光液的成分和分配方式对抛光效果有着重要影响。

抛光

在抛光阶段，通过抛光机施加适当的压力和旋转速度来进行抛光。化学成分软化材料表面，机械磨粒去除软化材料。这个过程需要精确控制，以确保抛光效果和工艺稳定性。

清洗

抛光完成后，晶圆需要经过清洗以去除残留的抛光液和磨粒。清洗步骤对于确保晶圆表面的清洁度和后续工艺的顺利进行至关重要。

检查

最后，使用光学显微镜或其他检测设备检查抛光效果，确保表面平坦度和材料去除量符合要求。这一步骤对于确认CMP工艺的效果和质量至关重要。

关键参数与控制

在CMP工艺中，关键参数需要精确控制，以确保抛光效果和工艺稳定性。以下是一些关键参数及其控制的重要性：

抛光压力

抛光压力是一个关键参数，过高的压力可能导致晶圆破损，而过低的压力则会导致抛光效率低。因此，需要根据具体的工艺要求和晶圆材料特性来精确控制抛光压力。

旋转速度

旋转速度包括抛光盘和晶圆的旋转速度，它们对抛光的均匀性和速率有着重要影响。适当的旋转速度可以确保抛光过程中的均匀性和高效性。

抛光液配方

抛光液的配方，包括化学成分、磨粒浓度和pH值等，直接影响化学反应速率和机械去除效率。因此，需要根据具体的工艺要求来选择和配制合适的抛光液。

抛光时间

抛光时间需要根据材料去除量和表面平坦度要求进行精确控制。过长的抛光时间可能导致过度材料去除，而过短的抛光时间则可能无法达到所需的平坦度。

CMP工艺步骤包括晶圆装载、抛光液分配、抛光、清洗和检查，而关键参数与控制则涉及到抛光压力、旋转速度、抛光液配方和抛光时间等方面。精确控制这些关键参数对于实现高质量的CMP工艺至关重要。

CMP工艺的挑战与改进

CMP（化学机械抛光）工艺在半导体制造过程中扮演着至关重要的角色，但也面临着一些挑战，如抛光均匀性、材料选择性、表面损伤等。为了克服这些问题，业界不断进行技术改进。

优化抛光液配方

抛光液的配方对抛光效果有着重要影响。为了提升选择性和去除速率，研究人员不断开发新型抛光液。例如，通过调整化学成分、磨粒浓度和pH值等，可以提高抛光液的性能，从而改善抛光效果。

改进抛光垫材料

抛光垫的材料特性也对抛光效果有着重要影响。使用更耐用、性能更好的抛光垫可以改善抛光效果。例如，通过优化抛光垫的孔隙率、沟槽和表面微凸体等特征参数，可以提高晶圆的平坦度和质量，进而提升芯片的性能和良率。

自动化和智能控制

为了提高工艺稳定性和一致性，业界引入了实时监控和反馈控制系统。这些系统可以实时监测抛光过程中的关键参数，如抛光压力、旋转速度、抛光液配方和抛光时间等，并根据监测结果进行实时调整和优化。这种自动化和智能控制技术的应用，可以大大提高CMP工艺的稳定性和一致性。

CMP工艺在半导体制造中扮演着至关重要的角色，随着技术的进步，其应用范围和工艺效果也在不断提升。通过优化抛光液配方、改进抛光垫材料以及引入自动化和智能控制技术，业界可以克服CMP工艺面临的挑战，提高抛光效果和工艺稳定性。

清洗工艺

在半导体制造过程中，清洗工艺是确保晶圆表面洁净度的关键步骤。抛光后，必须彻底清洗晶圆以去除任何残留的颗粒、污染物或化学残留物。通常使用湿法和干法清洗技术的组合，如超声波清洗和等离子清洗。

湿法清洗

湿法清洗通常涉及将晶圆浸入清洗溶液中，并施加超声波振动。这种方法可以有效地去除晶圆表面的颗粒和化学残留物。超声波振动可以帮助清洗溶液更好地渗透到晶圆表面的微小凹陷和裂缝中，从而提高清洗效果。

干法清洗

干法清洗，如等离子清洗，则使用高能等离子体去除晶圆表面的污染物。等离子体是由气体分子在高能电场下电离而形成的一种带电粒子云体系，其中包含大量的自由基、离子、电子等活性物质。这些活性物质可以与晶圆表面的污染物发生化学反应，生成挥发性物质，从而将污染物处理完成。等离子清洗不仅可以保证晶圆表面的纯净度，还可以保持晶圆表面的完整性，提高晶圆的稳定性和可靠性。

清洗工艺在半导体制造过程中起着至关重要的作用。通过结合使用湿法和干法清洗技术，如超声波清洗和等离子清洗，可以有效地去除晶圆表面的污染物，确保晶圆的高质量和高性能。

半导体工艺中的清洗工艺

半导体工艺中的清洗工艺是保证晶圆表面洁净、去除杂质和污染物的关键步骤。清洗工艺贯穿整个半导体制造过程，确保晶圆的高质量和高性能。以下是几种常见的清洗工艺和方法：

a. RCA清洗：

RCA清洗是一种经典的湿法清洗工艺，分为两个主要步骤：

RCA1清洗：使用氨水、过氧化氢和去离子水的混合溶液，主要去除晶圆表面的有机污染物、颗粒和金属离子。

RCA2清洗：使用盐酸、过氧化氢和去离子水的混合溶液，主要去除金属离子和一些难以去除的无机污染物。

b. Piranha清洗：

Piranha清洗使用硫酸和过氧化氢的混合溶液，非常有效地去除有机物和表面污染物，常用于初步清洗。

c. HF清洗（氢氟酸清洗）：

HF清洗使用稀释氢氟酸溶液，主要用于去除氧化层和一些硅表面污染物。

d. Megasonic清洗：

Megasonic清洗利用超声波（通常在MHz范围内）产生的空化效应，能够高效地去除微小颗粒和其他污染物，适用于敏感的表面清洗。

e. 气相清洗：

气相清洗使用气体或气溶胶进行清洗，典型方法包括使用臭氧和过氧化氢蒸汽。此方法适用于去除一些特定的污染物，并且对表面损伤较小。

f. 喷淋清洗：

喷淋清洗通过高压喷淋去离子水或清洗液体来清洗晶圆表面，通常与旋转装置结合使用以增加清洗效果。

g. 化学机械抛光（CMP）后的清洗：

CMP过程后，需要进行严格的清洗以去除抛光后的残留物和颗粒。通常使用氨水和过氧化氢的混合溶液。

h. 去离子水冲洗和干燥：

最后的步骤通常是使用高纯度的去离子水进行冲洗，然后通过旋转干燥或其他干燥技术（如Marangoni干燥）进行干燥，以避免水渍和斑点的形成。

通过结合使用多种清洗方法，如RCA清洗、Piranha清洗、HF清洗、Megasonic清洗、气相清洗和喷淋清洗，可以有效地去除晶圆表面的各种污染物，确保晶圆的高质量和高性能。清洗工艺的选择和优化对于半导体制造过程的成功至关重要。

金属化和互连

金属化和互连是半导体器件制造中的关键步骤，它们在集成电路（IC）中扮演着至关重要的角色。这些过程不仅提供了必要的电气连接，还影响了器件的性能、可靠性和制造成本。

金属化：

金属化是指在晶圆表面沉积金属层，以实现器件各部分之间的电气连接。这些金属层通常是导电性良好的材料，如铝、铜、钨等。金属化的目的是创建一个低电阻的路径，以便电信号和电力能够在器件内部高效地传输。

金属化的过程：

1. 材料选择：

选择合适的金属材料是金属化过程的第一步。常用的金属材料包括铝、铜、钨等，它们具有良好的导电性和导热性。铜因其优异的导电性能和抗电迁移能力，已经成为先进制程中的首选材料。

2. 沉积技术：

金属层可以通过多种技术沉积，如溅射（Sputtering）、化学气相沉积（CVD）、电化学沉积（ECD）等。这些技术各有优缺点，选择哪种技术取决于具体的工艺要求和成本考虑。

溅射：通过等离子体轰击靶材，将靶材原子溅射到晶圆表面形成金属层。溅射技术可以沉积各种金属，包括铝、铜、钨等。

化学气相沉积（CVD）：通过化学反应在晶圆表面沉积金属层。CVD技术可以沉积高纯度、低缺陷的金属薄膜，适用于高精度、高均匀性的要求。

电化学沉积（ECD）：通过电化学反应在晶圆表面沉积金属层。ECD技术可以沉积厚度均匀、成分精确控制的金属薄膜，适用于高精度、高均匀性的要求。

3. 图案化和蚀刻：

沉积后的金属层需要进行图案化和蚀刻，以形成所需的互连结构。这一步骤通常使用光刻技术和干法蚀刻或湿法蚀刻。

光刻技术：使用光掩模和光刻胶来定义金属层的图案。

干法蚀刻：使用等离子体蚀刻技术来去除未覆盖光刻胶的金属层。

湿法蚀刻：使用化学蚀刻剂来溶解未覆盖光刻胶的金属层。

金属化和互连的过程对于半导体器件的性能和可靠性至关重要。通过合理选择金属材料和沉积技术，以及精确控制图案化和蚀刻过程，可以确保器件的高性能和可靠性。随着半导体技术的不断发展，金属化和互连技术也在不断进步，以满足更高精度和更小尺寸的要求。

互连

互连是指在集成电路中，通过金属化层和其他导电材料，实现各个元件之间的电气连接。互连的质量直接影响到器件的性能和可靠性。以下是互连的类型和挑战：

互连的类型：

1. 垂直互连：

垂直互连是通过通孔（via）实现不同层之间的电气连接。通孔是晶圆上穿透不同金属层的微小孔洞，它们允许电流在垂直方向上流动，连接不同的金属层。

2. 水平互连：

水平互连是在同一层内，通过金属线实现元件之间的电气连接。这些金属线通常被称为导线（wire）或金属互连线（metal interconnects）。

互连的挑战：

1. 缩放挑战：

随着集成电路的特征尺寸不断缩小，互连的电阻和电容效应变得更加显著，影响了信号传输的速度和质量。小尺寸的互连可能导致信号延迟、串扰和功率损耗增加。

2. 性能挑战：

互连的材料和结构需要不断优化，以满足高速、低功耗和高可靠性的要求。例如，为了减少电阻，可能会采用导电性更好的材料，如铜代替铝；为了减少电容，可能会采用低介电常数的绝缘材料。

3. 可靠性挑战：

互连的长期稳定性和抗疲劳性是影响器件寿命的重要因素。互连材料可能受到热应力、电迁移和化学腐蚀的影响，这些都可能导致互连失效。

为了应对这些挑战，半导体制造商不断研发新的材料和工艺技术，例如采用低介电常数（Low-K）材料、铜互连技术、改进的蚀刻和沉积工艺等，以提高互连的性能和可靠性。此外，随着集成电路向三维堆叠结构（3D ICs）的发展，互连技术也在不断进步，以支持更复杂的电路设计和更高的集成度。

材料选择

材料选择在金属化和互连过程中至关重要，因为它直接影响半导体器件的性能和可靠性。常用的互连材料包括铝、铜和钨，它们各自具有不同的特性和优缺点。

铝：

优点：

导电性好：铝的电阻率较低，能够有效地传输电信号和电力。

成本低：铝的原材料丰富，制造成本较低。

易于加工：铝可以通过多种技术进行沉积和图案化，如溅射和电化学沉积。

缺点：

容易氧化：铝在空气中容易氧化，形成一层氧化铝，这可能影响其导电性能。

抗电迁移性差：铝在高温和高电流密度下容易发生电迁移，导致导线断裂或短路。

铜：

优点：

低电阻率：铜的电阻率比铝更低，能够更高效地传输电信号和电力。

高抗电迁移性：铜在高温和高电流密度下具有较高的抗电迁移性，减少了导线断裂或短路的风险。

缺点：

容易扩散：铜在高温下容易扩散到其他材料中，可能导致元器件性能劣化。

化学稳定性差：铜在腐蚀和氧化环境中易于受损，需要稳定的钝化层保护，这增加了制造工艺的复杂性。

钨：

优点：

高硬度：钨的硬度高，能够抵抗机械应力和磨损。

高抗迁移性：钨在高温和高电流密度下具有较高的抗电迁移性，减少了导线断裂或短路的风险。

缺点：

电阻较高：钨的电阻率比铝和铜更高，可能影响电信号和电力的传输效率。

制造成本高：钨的原材料稀缺，制造成本较高。

在金属化和互连过程中，材料选择是一个关键环节。选择合适的材料需要综合考虑器件的性能要求、制造成本和可靠性等因素。随着技术的不断进步，新的材料和技术也在不断创新和发展，以满足日益苛刻的性能要求。例如，为了克服铝的抗电迁移性差的缺点，铜逐渐取代铝成为先进制程中的主要互连材料。同时，为了解决铜的化学稳定性问题，研究人员开发了各种钝化技术和封装方法。钨则因其高硬度和抗迁移性，在某些特殊应用中仍然具有重要的价值。

缩放和性能挑战

随着半导体器件尺寸的不断缩小，金属化和互连技术确实面临着日益严峻的缩放和性能挑战。这些挑战主要体现在以下几个方面：

1. 电阻和电容的增加：

随着特征尺寸的缩小，互连线的电阻和电容随之增加，这会导致功耗的增加和信号延迟，从而影响器件的整体性能。

2. 电迁移和可靠性问题：

在高温和高的电流密度下，互连材料容易发生电迁移，这可能导致导线断裂或短路，影响器件的可靠性。

3. 量子效应：

随着晶体管尺寸接近量子尺度，量子隧穿效应变得显著，低能量粒子可以在低于阈值电压的情况下穿过势垒电位，这会对器件的开关特性产生影响。

为了应对这些挑战，研究人员和制造商正在采取以下措施：

探索新材料：

石墨烯和碳纳米管等新材料因其优异的电性能和低功耗特性，被视为潜在的互连材料。这些材料可能提供更高的电导率和更好的热稳定性。

沉积技术进步：

改进的沉积技术，如化学气相沉积（CVD）和物理气相沉积（PVD），有助于实现更均匀、更高质量的金属化层。

使用低介电常数材料：

采用低介电常数材料可以减少互连线之间的电容耦合，从而减轻缩放对互连性能的影响。

优化互连结构：

通过优化互连线的宽度和间距，以及采用新型的互连结构，如空气间隙互连，可以减少电阻和电容的影响。

金属化和互连技术是半导体器件发展的关键。通过仔细选择适当的材料、沉积技术，并解决与缩放相关的挑战，制造商可以继续推动半导体器件性能的提升，并拓展集成的边界，以满足不断增长的电子设备性能需求。随着技术的不断进步，半导体行业有望克服这些挑战，实现更高性能、更低功耗和更可靠的半导体器件。

钝化和封装

钝化和封装是半导体器件制造中的两个关键步骤，它们对于保护器件和提高其可靠性起着至关重要的作用。

钝化

钝化是在晶圆表面施加一层薄的绝缘保护层的过程，其目的是保护半导体器件免受环境因素的影响，如腐蚀、污染和电泄漏。这层保护层能够提供以下优点：

减少腐蚀：钝化层可以防止湿气和化学物质对半导体材料的侵蚀。

降低污染：防止外部污染物进入半导体器件。

减少电泄漏：提高器件的绝缘性能，减少不必要的电泄漏。

常见的钝化材料包括：

二氧化硅（SiO2）：

提供良好的绝缘性能和兼容性，常用于CMOS工艺。

SiO2是一种常用的钝化材料，因为它具有良好的介电性能、化学稳定性和热稳定性。

它可以通过多种方法沉积，如热氧化、化学气相沉积（CVD）和原子层沉积（ALD）。

氮化硅（Si3N4）：

具有更高的硬度和更好的热稳定性，通常用于需要更高机械强度的应用。

Si3N4也具有良好的绝缘性能，可以有效减少电泄漏。

它可以通过PECVD（等离子体增强化学气相沉积）等方法沉积。

聚酰亚胺：

提供良好的机械性能和热稳定性，常用于多层互连的绝缘层。

聚酰亚胺是一种有机材料，具有良好的柔韧性和化学稳定性。

它可以通过旋涂、喷涂或浸渍等方法沉积。

钝化层的质量和性能对于半导体器件的可靠性和性能至关重要。通过选择合适的钝化材料和沉积工艺，可以有效地保护半导体器件，延长其使用寿命，并提高其性能。随着半导体技术的不断发展，钝化技术也在不断进步，以满足更高精度和更小尺寸的要求。

封装

芯片封装是指将完成的半导体芯片与外部环境隔离并保护起来的过程，同时通过特定的接口连接外部电路。封装的主要目的是：

物理保护：防止芯片受到物理损害。

热管理：通过封装材料和技术管理芯片产生的热量。

性能和可靠性：影响芯片的电气性能和长期可靠性。

可操作性：确保芯片可以容易地安装和连接到电路板或其他电子系统中。

封装技术的发展经历了以下几个阶段：

早期封装：早期的封装设计简单，对工具要求低，主要目的是保护芯片。

系统级封装（SiP）：随着集成度的提高，封装设计变得更为复杂，SiP技术允许将多个芯片和组件集成到单个封装中。

先进封装：包括芯粒（Chiplet）和异构集成等概念，提高了封装内集成的复杂度和灵活性。

芯片封装的主要功能包括：

保护芯片：封装材料能够防止湿度、灰尘、化学物质和其他污染物对芯片的损害，同时提供机械保护，防止芯片在运输、安装和使用过程中受到物理冲击。

电连接：封装负责将芯片内部电路连接到外部电路，通常通过引脚、焊球或其他接口实现。

散热：芯片在运行过程中会产生热量，封装设计需要有效地将这些热量散发出去，以防止芯片过热。

结构支持：封装提供了芯片的物理支撑，使其可以安全地安装在电路板上，确保芯片在电路板上的稳定性。

常见的芯片封装技术类型包括：

通孔封装：这种封装技术在早期的电子设备中很常见，尤其是在需要高可靠性的工业应用中。

表面贴装技术（SMT）：现代电子产品，如手机、电脑和消费电子产品，广泛使用SMT封装。

芯片级封装（CSP）：CSP封装在移动设备和高性能计算中得到了应用。

球栅阵列封装（BGA）：BGA封装适用于高性能和高密度集成电路，如微处理器和图形处理器。

堆叠封装（PoP）：PoP封装在移动设备和消费电子产品中很常见，它允许将多个芯片堆叠在一起。

系统级封装（SiP）：SiP封装用于复杂的电子系统，如无线通信模块和传感器系统。

未来趋势包括：

3D封装：3D封装技术通过将多个芯片以三维堆叠方式集成，进一步提升封装密度和性能。

先进的封装材料：如陶瓷和新型聚合物等先进封装材料，以提高散热性能和机械稳定性。

更高的自动化水平：通过提高生产效率和一致性，降低制造成本，实现更高的自动化水平。

随着技术的进步，封装设计的要求也在不断提升，以满足更高的性能、可靠性和可操作性需求。封装技术的发展使得半导体器件能够在更小的尺寸下实现更高的功能和性能，这对于现代电子系统的设计和制造至关重要。

常见的先进封装工艺

常见的先进封装工艺包括系统级封装（SiP）、堆叠集成、晶圆级封装（WLP）、倒装芯片封装、中介层互连封装和板级封装（PLP）。这些工艺各自具有不同的特点和优势，能够满足不同应用场景的需求。

系统级封装（SiP）：

SiP技术将多个芯片封装在一个单一的封装体内，各个芯片之间通过封装内的互连实现连接。这种技术可以在不改变单个芯片设计的情况下实现多功能集成，灵活性较高。

堆叠集成（3D Integration）：

堆叠集成技术将多个芯片垂直堆叠在一起并使用微凸点（Micro Bumps）或硅通孔（Through Silicon Vias, TSV）进行互连。这种技术可以显著减小封装面积，提高信号传输速度和系统性能。

晶圆级封装（WLP）：

WLP技术可以实现更小封装尺寸和更好性能，适用于移动设备等对尺寸和功耗要求较高的应用。WLP技术直接在晶圆上进行封装，可以显著减少封装尺寸和成本。

倒装芯片封装（Flip Chip Technology）：

倒装芯片封装技术将芯片翻转，使其底部的连接点直接与基板上的焊盘接触。这种方式可以减少信号路径长度，提高电气性能和散热效率。

中介层互连封装（Interposer Technology）：

中介层互连封装技术使用中介层（Interposer）将不同的芯片连接在一起。中介层可以是有源（带有电路）或无源（仅作为连接桥），这种技术能够实现不同技术节点和材料的芯片之间高效互连。

板级封装（PLP）：

PLP是一种在大尺寸面板上进行封装工艺的方法，能够提高生产效率和降低成本，适用于大规模生产的电子产品。PLP技术可以同时处理多个芯片，从而提高生产效率。

先进封装工艺在不断发展，推动着电子产品向更高性能、更小尺寸和更低功耗的方向发展。这些工艺不仅提高了电子产品的性能和可靠性，还降低了制造成本，为电子行业的持续发展提供了强有力的支持。随着技术的不断进步，我们可以期待更多创新和高效的封装解决方案，以满足不断增长的电子设备性能需求。

测试和质量控制

测试和质量控制是确保半导体产品性能和可靠性的关键环节。这些过程涉及一系列的检查、测量和评估技术，旨在识别和纠正缺陷，改进过程控制，并保持高制造良率。

测试和质量控制的重要性：

性能和可靠性：通过测试和质量控制，可以确保半导体产品符合预定的性能和可靠性规范。

缺陷识别：测试过程能够发现制造过程中的缺陷，如开路、短路、功能故障等。

过程改进：通过分析测试数据，可以识别制造过程中的问题，从而进行改进，提高生产效率和质量。

成本控制：高良率意味着更低的废品率，有助于控制制造成本。

测试和质量控制的方法：

电气测试：

功能测试：验证芯片的功能是否符合设计规范。

参数测试：测量芯片的电气参数，如电流、电压、频率等，以确保它们在规定的范围内。

可靠性测试：模拟芯片在实际使用条件下的长期工作情况，以评估其长期可靠性。

物理测试：

光学显微镜检查：使用光学显微镜检查芯片表面的物理结构，如焊点、引脚等。

扫描电子显微镜检查：使用扫描电子显微镜检查芯片的微观结构，如晶圆的横截面、表面形貌等。

统计分析：

通过对测试数据的统计分析，可以识别制造过程中的异常情况，并进行改进。这包括使用统计过程控制（SPC）工具来监控和调整制造过程，确保产品质量的一致性。

测试和质量控制是半导体制造过程中的重要环节，它们对于确保产品的性能、可靠性和成本效益至关重要。随着半导体技术的不断发展，测试和质量控制技术也在不断进步，以满足更高精度和更小尺寸的要求。通过不断改进测试和质量控制方法，半导体行业可以继续提高产品的质量和性能，满足不断增长的市场需求。

先进封装验证工具

先进封装验证工具主要用于确保封装后的芯片在电气和物理方面都符合设计规范，能够正常工作并具有高可靠性。这些工具包括：

电气验证工具：

信号完整性（SI）分析：用于分析信号在传输过程中的衰减、反射、串扰等问题，确保信号能够以最小的失真传输。

电源完整性（PI）分析：用于分析电源网络的电压波动、电流密度、电源噪声等问题，确保电源供应的稳定性和可靠性。

EMI/EMC（电磁干扰/电磁兼容性）分析：用于分析封装结构对电磁场的敏感性和对周围环境的电磁干扰，确保封装后的芯片不会受到电磁干扰，也不会对周围设备造成干扰。

物理验证工具：

Calibre 3D STACK：这是一个专门用于3D先进封装的物理验证工具，基于IC验证工具Calibre。它能够检查封装结构的完整性和功能性，包括封装材料的强度、密封性、电气性能等。

3D扫描电镜（SEM）：用于观察封装内部结构的微观形貌，检测封装内部是否存在空洞、裂纹、分层等缺陷。

X射线断层扫描（CT）：用于获取封装内部结构的三维图像，检测封装内部是否存在异物、错位等缺陷。

 Calibre 3D使用先进的计算机断层扫描（CT）技术，可以对封装结构进行高精度的三维成像。通过CT扫描，可以检测封装内部是否存在空洞、裂纹、分层等缺陷，以及引线键合的连接质量。这些信息对于评估封装的可靠性和耐用性至关重要。

此外，Calibre DRC和LVS工具可以用于检查封装设计的规则遵守情况，确保设计符合制造工艺的要求，避免潜在的制造问题。通过这些工具，可以在设计阶段就发现并修正问题，减少后期返工和成本。

在封装设计完成后，Calibre 3D还可以用于模拟封装的散热性能，预测在特定工作条件下的温度分布。这对于确保封装在高温环境下的可靠性至关重要。

总的来说，Calibre DRC、LVS和3D工具为封装设计提供了全面的验证和模拟功能，有助于提高封装的可靠性和性能。通过这些工具，可以在设计阶段就发现并修正问题，减少后期返工和成本，确保封装在制造和应用中的成功。

这些工具的使用有助于在封装设计阶段就发现并修正问题，减少后期返工和成本。通过这些工具，可以确保封装在制造和应用中的成功，提高产品的性能和可靠性。

封装设计与芯片设计的协同

封装设计与芯片设计的协同对于现代半导体制造至关重要。随着封装内部集成度和设计复杂度的提升，封装设计与芯片设计的协同度日益增强。这种协同设计能够确保封装能够满足芯片的性能要求，同时也能够优化封装的设计，提高整体性能。

封装设计与芯片设计的协同体现在以下几个方面：

1. 性能匹配：封装设计需要与芯片设计相匹配，以确保芯片的性能不受封装限制。例如，封装的热设计需要与芯片的热性能相匹配，以确保芯片在运行过程中不会过热。

2. 信号完整性：封装设计需要考虑信号在封装内部的传输特性，以避免信号失真和延迟。这通常涉及到封装材料的电气特性、引线键合的布局和长度等因素。

3. 空间优化：封装设计需要充分利用空间，以确保芯片的尺寸尽可能小，同时保持良好的性能。这通常涉及到封装结构的紧凑设计和引线键合的最优化布局。

4. 成本效益：封装设计需要考虑制造成本，以确保封装的经济性。这通常涉及到封装材料的成本、制造工艺的复杂性和生产效率等因素。

5. 可靠性：封装设计需要考虑芯片的可靠性，以确保芯片在长期使用中不会出现故障。这通常涉及到封装材料的耐久性、密封性和抗环境干扰能力等因素。

测试和质量控制是确保半导体产品高性能和可靠性的关键环节。通过使用先进的测试技术和质量控制方法，可以确保半导体产品的高性能和可靠性。随着封装技术的发展，对测试和质量控制的要求也在不断提高，需要不断地进行技术创新和改进，以满足日益增长的性能需求。

在封装设计与芯片设计的协同过程中，测试和质量控制也起着重要作用。通过测试可以验证封装设计的性能，通过质量控制可以确保封装的制造质量。通过不断地优化测试和质量控制方法，可以进一步提高封装的性能和可靠性，满足日益增长的性能需求。

晶圆检查

晶圆检查是半导体制造过程中的关键步骤，它确保了晶圆的质量和性能，从而影响了最终集成电路（IC）的可靠性。晶圆的制造过程包括多个精细的步骤，每个步骤都对晶圆的最终质量有着重要影响。

晶圆制造过程：

1. 切割：

晶圆从圆柱形硅晶体或晶锭中切割出来，形成圆盘形晶圆。切割过程中需要精确控制晶圆的厚度和几何形状，以确保其平整度符合严格的公差范围。

2. 研磨和抛光：

切割后的晶圆表面可能不够平整，因此需要进行研磨和抛光处理，以提高表面光洁度和平整度，为后续的薄膜沉积和光刻工艺做准备。

3. 薄膜沉积：

在晶圆表面沉积一层或多层薄膜，这些薄膜可以是导电的、绝缘的或具有特定功能的材料，用于构建IC的各个元件。

4. 光刻：

使用光刻技术将电路图案转移到晶圆表面的薄膜上，这一步骤是制造IC的核心过程之一。

晶圆检查的重要性：

晶圆检查的目的是确保晶圆在整个制造过程中都符合规格。如果晶圆在切割后未能满足尺寸规格，将导致后续步骤的浪费，因为研磨、抛光、薄膜沉积和光刻等步骤都需要在符合规格的晶圆上进行。

此外，晶圆的平整度直接影响光刻图案的精确度，从而影响IC的性能。

晶圆检查的技术：

晶圆检查通常使用光学显微镜、扫描电子显微镜等设备进行。这些设备可以检测晶圆表面的微小缺陷，如划痕、颗粒、凹坑等。

此外，还可以使用各种测量技术来检查晶圆的厚度、平整度和几何形状。

晶圆检查是确保晶圆质量的关键步骤，它对于半导体制造过程至关重要。通过精确的晶圆检查，可以减少浪费，提高生产效率，并确保最终IC的性能和可靠性。随着半导体技术的不断发展，对晶圆检查的要求也在不断提高，需要使用更先进的检查技术和设备来满足这些要求。

基于电容的检测和计量系统是半导体制造商在晶圆加工过程中使用的关键技术之一，用于确保晶圆的几何形状符合规格。这些系统在晶圆加工的前端进行测量，对于防止价值数千美元的晶圆在后续操作中出现潜在问题至关重要。

基于电容的检测和计量系统的工作原理：

这些系统利用电容原理来测量晶圆的厚度和形状。电容的变化可以反映晶圆表面的微小变化，从而实现对晶圆几何形状的精确测量。

当晶圆的厚度或形状发生变化时，电容值也会相应地变化。通过测量这些电容变化，可以计算出晶圆的厚度和形状参数。

这种方法在晶圆加工的早期阶段尤其重要，因为它可以帮助识别可能导致晶圆报废的问题。例如，如果在切割或研磨过程中晶圆的厚度不均匀，那么在后续的薄膜沉积和光刻步骤中可能会出现图案不均匀或对准问题。

基于电容的检测和计量系统的优势：

高精度：电容测量可以提供非常精确的厚度和形状数据，有助于确保晶圆的几何规格。

非接触式测量：电容测量是一种非接触式测量方法，不会对晶圆表面造成损害。

实时监控：电容测量可以实时监控晶圆的加工过程，及时发现并纠正潜在问题。

基于电容的检测和计量系统的应用：

这些系统在晶圆加工的各个阶段都得到应用，包括切割、研磨、抛光、薄膜沉积和光刻等。

通过使用这些系统，半导体制造商可以确保晶圆在整个制造过程中都符合规格，从而提高生产效率和产品质量。

随着半导体技术的不断发展，基于电容的检测和计量系统也在不断进步。未来，我们可以期待这些系统在精度、速度和功能方面有更多的改进，以满足日益增长的半导体制造需求。

晶圆检查的关键步骤

晶圆检查是半导体制造过程中的关键步骤，用于识别可能影响器件性能和良率的缺陷。这些缺陷可能包括颗粒、划痕和图案不规则等。光学显微镜作为一种非破坏性和高通量的检测方法，被广泛用于监测这些缺陷。

随着设计规则的不断缩小和器件深宽比的增加，传统的光学显微镜在检测三维（3D）架构缺陷方面面临着挑战。这些结构通常具有微米级的高度和10纳米左右的最小关键尺寸。对于这种结构，复杂的纳米光子和等离激元效应可能具有重要价值。

为了应对这些挑战，半导体制造商正在采用更先进的检查技术。这些技术能够早期发现和纠正缺陷，有助于保持高制造良率并减少生产故障器件的风险。例如，扫描电子显微镜（SEM）和透射电子显微镜（TEM）等设备可以提供更高的分辨率，用于检查微米级和纳米级结构。

晶圆检查是半导体制造过程中不可或缺的步骤，它对于确保晶圆质量、提高生产效率和降低成本至关重要。随着半导体技术的不断发展，对晶圆检查的要求也在不断提高，需要使用更先进的检查技术和设备来满足这些要求。通过精确的晶圆检查，半导体制造商可以确保晶圆在整个制造过程中都符合规格，从而生产出高性能和可靠的半导体器件。

电气测试是半导体制造过程中的关键环节，它确保了器件在性能和功能上符合预定的规范。这些测试通常在晶圆测试、封装测试和最终产品测试等不同阶段进行。

参数测试：

参数测试涉及测量关键电气参数，如电压、电流和电阻。这些参数对于评估器件的电气性能至关重要。参数测试确保了器件能够在设计规范内工作，这对于保证器件的稳定性和可靠性非常重要。

功能测试：

功能测试在特定的工作条件下进行，如不同的温度和电压。这些测试旨在验证集成电路在预期的使用环境下的功能。通过模拟实际工作条件，功能测试能够确保器件在实际应用中能够正常运行。

老化测试：

老化测试在加速应力条件下进行，如高温和电压。这种测试方法旨在识别潜在的可靠性问题，并淘汰那些可能存在早期故障的器件。通过模拟器件在长时间使用后的状态，老化测试有助于提高产品的长期可靠性。

电气测试的重要性：

这些电气测试方法对于确保最终的半导体器件符合其性能和可靠性要求至关重要。它们有助于识别和排除不良器件，从而提高产品的整体质量。此外，这些测试还有助于制造商优化制造过程，减少缺陷，提高生产效率。

可靠性评估是半导体制造过程中不可或缺的一部分，它确保了器件在整个生命周期内都能保持稳定的性能和可靠性。以下是一些常见的可靠性评估技术：

加速寿命测试（ALT）：

加速寿命测试是一种在极端应力条件下（如高温、湿度和电压）操作器件的方法，旨在加速潜在失效机制的发生，从而预测器件的实际使用寿命。通过这些测试，制造商可以识别并解决可能导致器件早期失效的问题。

失效分析（FA）：

失效分析是一种系统性调查失败的器件的方法，目的是找出失效的根本原因。通过分析失效器件的物理和电气特性，制造商可以采取纠正措施来改进制造过程和器件的可靠性。失效分析对于提高产品质量和降低故障率至关重要。

统计过程控制（SPC）：

统计过程控制是一种监控和分析制造数据的方法，旨在识别趋势、变化和潜在的过程问题。通过持续监控关键过程参数，SPC可以帮助制造商及时发现问题，并采取措施进行改进。这种持续的过程监控有助于保持制造过程的稳定性和一致性，从而提高产品的可靠性。

可靠性评估的重要性：

可靠性评估对于半导体制造商来说至关重要，因为它有助于确保器件在整个生命周期内都能保持稳定的性能和可靠性。通过采用上述可靠性评估技术，制造商可以识别和解决潜在的失效机制，改进制造过程，并提高产品的整体质量。

可靠性评估确保了器件在长期使用中能够保持稳定的性能和可靠性。通过采用加速寿命测试、失效分析和统计过程控制等可靠性评估技术，制造商可以确保器件能够在预期的应用中稳定可靠地工作。随着半导体技术的不断发展，对可靠性评估的要求也在不断提高，需要使用更先进的评估技术和方法来满足这些要求。

通过实施全面的测试和质量控制流程，半导体制造商可以确保其器件符合当今严格应用的性能和可靠性要求，同时推动制造效率和良率的持续改进。

总结：

半导体制造过程是一个复杂且精密的步骤序列，将原材料转化为高度先进的集成电路。这个过程涉及许多关键阶段，包括晶圆制备、光刻、蚀刻、掺杂、金属化、钝化、封装和测试。随着材料、技术和设备的不断进步，半导体行业继续突破创新和规模的界限，使得电子设备越来越小、更强大、更高效。

半导体制造过程是一个高度复杂和精密的步骤序列，涉及将原材料转化为高度先进的集成电路（IC）。这个过程的关键阶段包括晶圆制备、光刻、蚀刻、掺杂、金属化、钝化、封装和测试。每个阶段都对最终产品的性能、可靠性和成本有着重要影响。

晶圆制备

晶圆制备是半导体制造的第一步，涉及从圆柱形硅晶体或晶锭中切割出薄圆盘形的晶圆。这些晶圆的平整度和几何形状需要严格控制，以确保适合后续的IC生产。

光刻

光刻是半导体制造的核心步骤之一，它使用光刻胶和掩模来在晶圆表面创建电路图案。随着技术进步，光刻技术已经发展到能够制造纳米级的电路特征。

蚀刻

蚀刻是使用化学或等离子体技术从晶圆表面去除特定材料的过程，以形成电路图案。蚀刻的精确度对于器件的性能至关重要。

掺杂

掺杂是在晶圆中引入特定类型的杂质，以改变其电特性。掺杂技术包括扩散和离子注入，它们对于创建具有定制电特性的半导体器件至关重要。

金属化

金属化是指在晶圆表面沉积金属层，作为器件各部分之间的电气连接。金属化材料的选择和工艺对于器件的导电性和可靠性有着重要影响。

钝化

钝化是在晶圆表面施加一层薄的绝缘保护层，以保护半导体器件免受环境因素的影响。钝化材料需要具有良好的附着力、低湿气渗透性和与底层半导体材料的兼容性。

封装

芯片封装是将完成的半导体芯片与其外部环境隔离并保护起来的过程。封装不仅提供物理保护，还影响芯片的热管理和电气性能。

测试

测试是半导体制造过程中的最后一步，用于评估器件的性能和功能。测试方法包括参数测试、功能测试和老化测试等，以确保器件符合性能和可靠性规范。

制造商面临的挑战

半导体制造商面临着诸多挑战，包括材料选择、技术进步、设备成本、环境因素和市场需求等。为了应对这些挑战，制造商需要不断创新和改进，以提高生产效率、降低成本并提高产品质量。

应对挑战的策略

为了应对这些挑战，半导体制造商采取了一系列策略，包括：

技术创新：不断研究和开发新的材料和工艺，以提升器件的性能和可靠性。

自动化：采用自动化设备和技术，以提高生产效率和一致性。

供应链管理：优化供应链，确保原材料和设备的及时供应。

环境管理：采取措施减少环境影响，提高可持续发展能力。

结论

半导体制造过程是一个复杂且精密的步骤序列，它将原材料转化为高度先进的集成电路。通过理解半导体制造背后的基本原理和技术，我们可以欣赏到驱动电子工业快速进步并推动数字革命的工程和创新壮举。随着技术的不断进步，半导体行业将继续突破创新和规模的界限，使得电子设备越来越小、更强大、更高效。

在本文中，我们全面介绍了半导体制造过程，重点介绍了每个阶段的关键方面、制造商面临的挑战以及应对这些挑战的策略。通过理解半导体制造背后的基本原理和技术，我们可以欣赏到驱动电子工业快速进步并推动数字革命的工程和创新壮举，这些革新已经改变了我们的世界。
